Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Jinko Solar
• Model: Tiger Neo
• Materiał ogniwa: Monokrystaliczne typu N, bifacial
• Technologia modułu: 108 ogniw Half-Cut
• STC Moc maksymalna Pmax: 510W
• STC Napięcie obwodu otwartego Voc: 40.72V
• STC Napięcie mocy maksymalnej Vmp: 34.39V
• STC Prąd zwarcia Isc: 15.73A
• STC Natężenie prądu mocy maksymalnej Imp: 14.83A
• BNPI Moc maksymalna Pmax: 562W
• BNPI Napięcie obwodu otwartego Voc: 40.72V
• BNPI Napięcie mocy maksymalnej Vmp: 34.39V
• BNPI Prąd zwarcia Isc: 17.32A
• BNPI Natężenie prądu mocy maksymalnej Imp: 16.33A
• Sprawność modułu: 22.93%
• Obciążenie mechaniczne przed śniegiem: 5400Pa
• Obciążenie mechaniczne przed wiatrem: 2400Pa
• Maksymalny znamionowy prąd bezpiecznika: 35A
• Temperatura pracy: -40 - +70°C
• Junction Box: Stopień ochrony IP68
• Klasa ochronności: Klasa II
• Klasa odporności ogniowej IEC: Klasa C
• Rama: Anodowany stop aluminium
• Szyba przednia: 2.0mm, powłoka antyrefleksyjna
• Szyba tylna: 2.0mm, szkło wzmacniane termicznie
• Kolor ramy: Czarna
• Tył Modułu (Backsheet): Czarny
• Wymiar: 1961x1134x30mm
• Waga: 27,0kg
• Gwarancja: 15lat
• Ilość w zestawie: 3 panele
• Kod produktu: 31335
• Kod zestawu: 25743

Moduł fotowoltaiczny Jinko Solar 510W w wersji Full Black wyróżnia się znakomitym wyglądem, charakteryzującym się cieńszymi przewodami połączeniowymi i są zbudowane w technologii Half-cut. Moduły N-type wykonane w technologii TOPCon (Tunnel Oxide Passivating Contacts) zapewniają wysoką sprawność w niepełnym nasłonecznieniu oraz wolniejszą degradację wywołaną efektem LID i LeTID. Konstrukcja bifacial (dual glass) umożliwia dodatkową produkcję energii z tylnej strony modułu.

Moduły N-type wykorzystujące technologię JinkoSolar HOT 3.0 oferują lepszą wydajność i niezawodność. Wysoka odporność na mgłę solną i amoniak a także podwyższona wytrzymałość mechaniczna. Odporność na trudne warunki pogodowe potwierdzone certyfikatem na obciążenie wiatrem (2400 Paskali) i obciążenie śniegiem (5400 Paskali).

Lepsze wychwytywanie światła i przewodzenie energii elektrycznej dzięki technologii SMBB zapewniają wyższą moc i niezawodność modułu. Gwarancja znakomitej ochrony przed PID dzięki zoptymalizowanemu procesowi produkcji i kontroli jakości materiałów.

Inwerter solarny Volt Polska SINUS PRO ULTRA 10000

• Producent: Volt Polska
• Moc całkowita (chwilowa): 10000VA
• Moc stała: 5000W
• Napięcie akumulatora: 48VDC
• Zakres napięcia wejściowego (panel fotowoltaiczny): 60VDC-130VDC
• Max prąd ładowania: 80A MPPT
• Zakres napięcia wejściowego (zasilanie sieciowe): 170VAC-280VAC
• Zakres napięcia wyjściowego (zasilanie sieciowe): 220VAC-240VAC
• Prąd ładowania z sieci: 60A
• Zakres napięcia wyjściowego (przetwornica): 230V+-3%
• Temperatura pracy: 0-40°C
• Wymiary: 485 x 318 x 129 mm
• Waga: 11,5 kg
• Gwarancja: 24 miesiące
• Kod produktu: 22558

Opis produktu

Inwerter solarny SINUS PRO ULTRA 10000 to urządzenie łączące w sobie kilka funkcji: inwertera, ładowarki solarnej oraz ładowarki do akumulatorów. Czytelny wyświetlacz LCD pozwala na prostą i intuicyjną obsługę za pomocą przycisków dla ustawień takich jak: prąd ładowania akumulatora, priorytet AC/ładowarki słonecznej, dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Na wyjściu inwerterów, przetwarzających napięcie nie należy stosować żadnych form bezpieczników, również listw antyprzepięciowych, czyli popularnych rozdzielaczy z zabezpieczeniem. Jedyną bezpieczną formą zabezpieczenia układu jest założenie bezpiecznika po stronie akumulatora a jedyną dozwoloną formą rozdzielenia z gniazd sieciowych jest zastosowanie podstawowego rozdzielacza, pozbawionego zabezpieczeń, diod oraz przełączników.

Co wyróżnia zasilacz SINUS PRO ULTRA 10000 na tle innych urządzeń?

Wbudowana przetwornica typu czysty SINUS wytwarza na wyjściu napięcie o „przebiegu sinusoidalnym”, takie samo jak w sieci energetycznej. Dzięki temu, może zasilać urządzenia o charakterze indukcyjnym (m.in. elektronarzędzia siłowe, sprężarki powietrza, klimatyzatory, lodówki, zamrażarki etc.).

Najważniejsze cechy:

• Czysty SINUS
• Konfigurowalny zakres napięcia wejściowego dla sprzętu gospodarstwa domowego i komputerów za pomocą ustawień wyświetlacza LCD
• Konfigurowalny prąd ładowania akumulatora w zależności od zastosowania, dzięki ustawieniom wyświetlacza LCD
• Konfigurowalny priorytet AC/ładowania solarnego, dzięki ustawieniom wyświetlacza LCD
• Kompatybilność z napięciem sieciowym lub mocą generatora
• Automatyczne ponowne uruchomienie podczas przywracania zasilania AC
• Zabezpieczenie przeciw zwarciowe, przeciw przeciążeniowe i termiczne
• Nowoczesna konstrukcja ładowarki zapewnia optymalne ładowanie akumulatora
• Funkcja zimnego startu

Jakie urządzenia zasila SINUS PRO ULTRA 10000?

• Urządzenia RTV np. telewizory, tunery, hi-fi, dvd
• Urządzenia AGD np. lodówki, mikrofalówki, blendery, opiekacze
• Urządzenia biurowe np. drukarki, faksy, komputery, monitory
• Elektronarzędzia np. wiertarki, szlifierki, kątówki
• Pompy, sprężarki

Akumulator żelowy Volt Polska GEL VPRO Premium 12V 110Ah

• Producent: Volt Polska
• Napięcie nominalne: 12V
• Pojemność nominalna: 110Ah
• Wysokość całkowita: 218mm
• Rezystancja wewnętrzna (przy 25°C): 3,5mΩ
• Wysokość: 213mm
• Szerokość: 173mm
• Długość: 331mm
• Waga: 28,6kg
• Zalecana temp robocza: 25°C±3°C
• Maksymalny prąd ładowania: 20A
• Maksymalny prąd rozładowania: 800A (przez 5 sekund)
• Projektowana żywotność (25°C): 12 lat
• Ilość w zestawie: 4 akumulatory
• Gwarancja: 24 miesiące
• Kod produktu: 21704

Przewód 3SPZC21726 do łączenia akumulatorów

• Długość: 25 cm
• Przekrój rdzenia kabla: 35mm2
• Zastosowanie: do akumulatorów AGM lub żelowych
• Ilość w zestawie: 3 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 22970

Zastosowanie:

• Łączenie równoległe akumulatorów AGM lub żelowych, w celu zwiększenia pojemności.
• Łączenie szeregowe akumulatorów AGM lub żelowych. np. połączenie dwóch akumulatorów 12V uzyskamy baterie akumulatorów 24V.
• Łączenie mieszane (szeregowo-równoległe) akumulatorów AGM lub żelowych w celu zwiększenia pojemności i napięcia.

Schemat połączenia szeregowego akumulatorów w celu uzyskania wyższego napięcia

Łączenie szeregowe realizuje się poprzez połączenie zestawu akumulatorów w taki sposób, że biegun dodatni (+) pierwszego akumulatora łączymy z biegunem ujemnym (-) drugiego akumulatora.

Po wykonaniu połączenia, na początku szeregu znajduje się biegun dodatni (+) a na końcu szeregu biegun ujemny (-). Przy czym pojęcia początek i koniec traktować należy umownie.

2x Kabel 10m - 6mm2 (MC4-EVO2 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Max napięcie systemu : 1500 V DC (IEC)
• Końcówki: Konektory MC4-EVO 2 i Tulejka
• Gwarancja: 24 miesiące

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4-EVO 2)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

Przewód łączący akumulatory z gniazdem DC w inwerterze (Oczko - Tulejka)

• Długość: ok. 100 cm
• Przekrój rdzenia kabla: 16mm2
• Ochrona przed korozją: Przewody ocynkowane
• Końcówki: Oczko i Tulejka
• Kolor: Czarny i czerwony
• Ilość w zestawie: 2 przewody
• Gwarancja: 24 miesiące

Zastosowanie:

• Przewód łączący akumulatory z gniazdem DC w inwerterze
• Do akumulatorów AGM, żelowych i LiFePO4

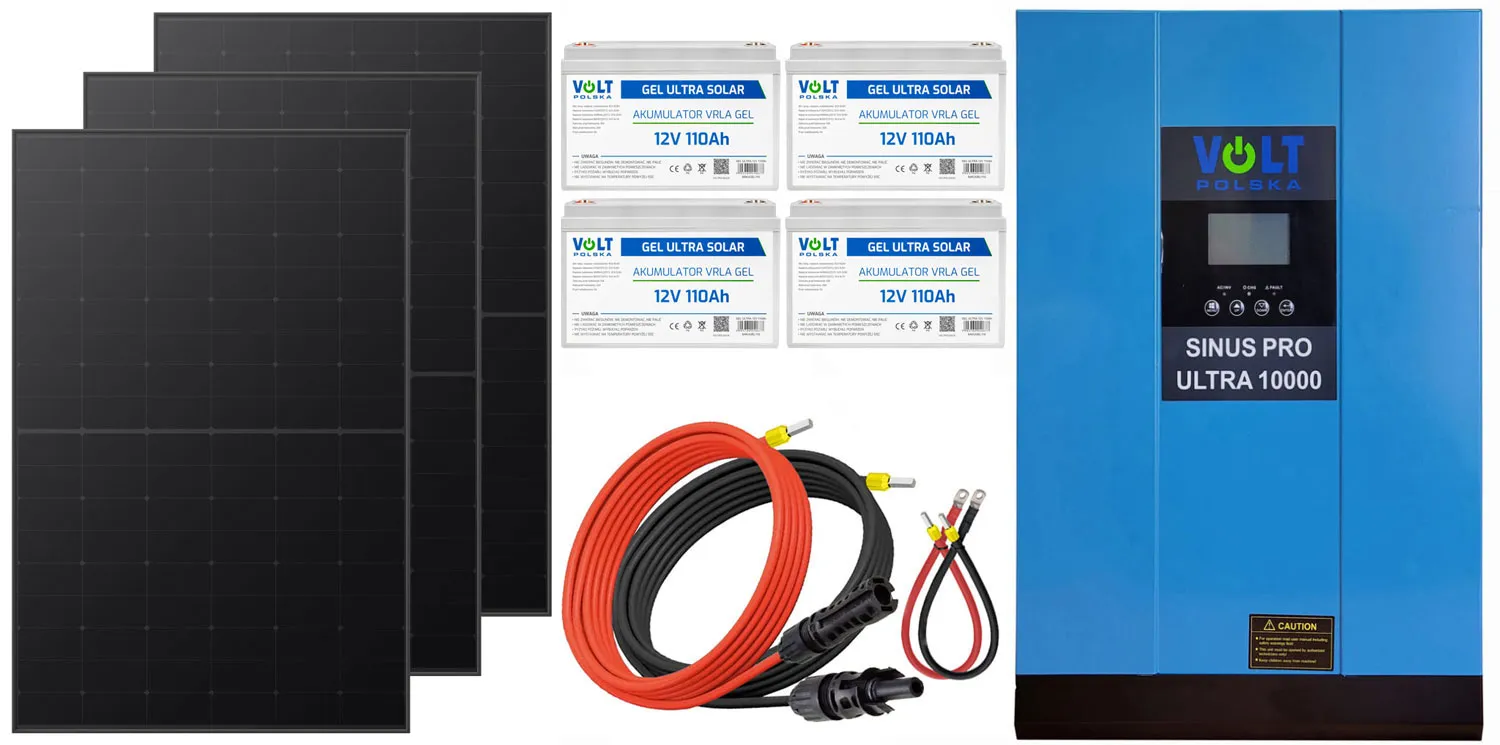

W zestawie:

• Trzy panele fotowoltaiczne Jinko Solar Full Black Bifacial 510W 34.39V [1961x1134x30mm] + przewód MC4-EVO2
• Inwerter solarny Volt Polska SINUS PRO ULTRA 10000
• Cztery akumulatory żelowe firmy Volt Polska GEL VPRO Premium 12V 110Ah
• Trzy przewody 3SPZC21726 do łączenia akumulatorów AGM i żelowych
• 2x Przewód łączący akumulatory z gniazdem DC w inwerterze
• 2x Kabel 10m - 6mm2 MC4-EVO2 do łączenia paneli
