Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Jinko Solar
• Model: Tiger Neo
• Materiał ogniwa: Monokrystaliczne typu N, bifacial
• Technologia modułu: 108 ogniw Half-Cut
• STC Moc maksymalna Pmax: 510W
• STC Napięcie obwodu otwartego Voc: 40.72V
• STC Napięcie mocy maksymalnej Vmp: 34.39V
• STC Prąd zwarcia Isc: 15.73A
• STC Natężenie prądu mocy maksymalnej Imp: 14.83A
• BNPI Moc maksymalna Pmax: 562W
• BNPI Napięcie obwodu otwartego Voc: 40.72V
• BNPI Napięcie mocy maksymalnej Vmp: 34.39V
• BNPI Prąd zwarcia Isc: 17.32A
• BNPI Natężenie prądu mocy maksymalnej Imp: 16.33A
• Sprawność modułu: 22.93%
• Obciążenie mechaniczne przed śniegiem: 5400Pa
• Obciążenie mechaniczne przed wiatrem: 2400Pa
• Maksymalny znamionowy prąd bezpiecznika: 35A
• Temperatura pracy: -40 - +70°C
• Junction Box: Stopień ochrony IP68
• Klasa ochronności: Klasa II
• Klasa odporności ogniowej IEC: Klasa C
• Rama: Anodowany stop aluminium
• Szyba przednia: 2.0mm, powłoka antyrefleksyjna
• Szyba tylna: 2.0mm, szkło wzmacniane termicznie
• Kolor ramy: Czarna
• Tył Modułu (Backsheet): Czarny
• Wymiar: 1961x1134x30mm
• Waga: 27,0kg
• Gwarancja: 15lat
• Ilość w zestawie: 2 panele
• Kod produktu: 31335
• Kod zestawu: 28812

Moduł fotowoltaiczny Jinko Solar 510W w wersji Full Black wyróżnia się znakomitym wyglądem, charakteryzującym się cieńszymi przewodami połączeniowymi i są zbudowane w technologii Half-cut. Moduły N-type wykonane w technologii TOPCon (Tunnel Oxide Passivating Contacts) zapewniają wysoką sprawność w niepełnym nasłonecznieniu oraz wolniejszą degradację wywołaną efektem LID i LeTID. Konstrukcja bifacial (dual glass) umożliwia dodatkową produkcję energii z tylnej strony modułu.

Moduły N-type wykorzystujące technologię JinkoSolar HOT 3.0 oferują lepszą wydajność i niezawodność. Wysoka odporność na mgłę solną i amoniak a także podwyższona wytrzymałość mechaniczna. Odporność na trudne warunki pogodowe potwierdzone certyfikatem na obciążenie wiatrem (2400 Paskali) i obciążenie śniegiem (5400 Paskali).

Lepsze wychwytywanie światła i przewodzenie energii elektrycznej dzięki technologii SMBB zapewniają wyższą moc i niezawodność modułu. Gwarancja znakomitej ochrony przed PID dzięki zoptymalizowanemu procesowi produkcji i kontroli jakości materiałów.

Inwerter solarny Volt Polska SINUS PRO ULTRA PLUS 3000 12/230V

• Producent: Volt Polska
• Moc całkowita (chwilowa): 3000VA
• Moc ciągła: 1500W
• Pobór mocy bez obciążenia: ok. 30W
• Napięcie akumulatora: 12VDC
• Zakres Vmp z paneli: 30VDC-500VDC
• Zakres napięcia wejściowego (zasilanie sieciowe): 170VAC-280VAC
• Zakres napięcia wyjściowego (zasilanie sieciowe): 220VAC-230VAC+-5%
• Maksymalny prąd ładowania z sieci: 60A
• Maksymalny prąd ładowania z paneli solarnych: 100A
• Temperatura pracy: -10°C-55°C
• Wymiary: 330 x 278 x 98 mm
• Waga: 4,3 kg
• Gwarancja: 24 miesiące
• Kod produktu: 28800

Opis produktu

Inwerter solarny SINUS PRO ULTRA PLUS 3000 12/230V to urządzenie łączące w sobie kilka funkcji: inwertera, ładowarki solarnej oraz ładowarki do akumulatorów. Czytelny wyświetlacz LCD pozwala na prostą i intuicyjną obsługę za pomocą przycisków dla ustawień takich jak: prąd ładowania akumulatora, priorytet AC/ładowarki słonecznej, dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Najważniejsze cechy:

• Pracuje jako inwerter off-grid (wyspowy)
• Konfigurowalny zakres napięcia wejściowego dla sprzętu gospodarstwa domowego i komputerów za pomocą ustawień wyświetlacza LCD
• Konfigurowalny prąd ładowania akumulatora w zależności od zastosowania, dzięki ustawieniom wyświetlacza LCD
• Konfigurowalny priorytet AC/ładowania solarnego, dzięki ustawieniom wyświetlacza LCD
• Funkcja wybudzania głęboko rozładowanego akumulatora
• Funkcja zimnego startu
• Czysty sinus
• Regulator solarny 100AMPPT(30-500V)
• Funkcja EQ - optymalizująca wydajność akumulatora i wydłużająca jego żywotność
• Obsługa wielu priorytetów wyjściowych: UTL, SOL, SBU, SUB
• Zabezpieczenie przeciwzwarciowe, przeciw przeciążeniowe i temperaturowe

Co wyróżnia urządzenie SINUS PRO ULTRA PLUS 3000?

Funkcja wybudzania głęboko rozładowanego akumulatora - urządzenie (np. prostownik, ładowarka) ma możliwość uruchomienia procesu ładowania nawet wtedy, gdy akumulator jest bardzo głęboko rozładowany, czyli jego napięcie spadło poniżej standardowego poziomu rozpoznawanego przez zwykłe ładowarki. Co to dokładnie oznacza?

• Tradycyjne ładowarki często nie rozpoczynają ładowania, jeśli napięcie akumulatora spadnie poniżej określonego progu (np. 10V w przypadku akumulatora 12V), ponieważ nie są w stanie go wykryć.
• Funkcja wybudzania pozwala rozpocząć ładowanie nawet z bardzo niskiego napięcia, np. od 2–3V, co może zapobiega trwałym uszkodzeniom akumulatora.
• Funkcja ma zastosowanie w akumulatorach typu LiFePO4.

Funkcja EQ (Equalization) to proces wyrównywania napięcia między ogniwami w akumulatorach, który ma na celu:

• Optymalizację wydajności akumulatora – zapewnia, że każde ogniwo w akumulatorze pracuje w swoim optymalnym zakresie napięcia.
• Wydłużenie żywotności akumulatora – zapobiega nadmiernemu zużyciu niektórych ogniw, co może prowadzić do ich szybszego zużycia i degradacji.
• Funkcja ma zastosowanie w akumulatorach kwasowo-ołowiowych z ciekłym elektrolitem.

Jak inwerter pracuje w trybie off-grid?

W trybie off-grid inwerter solarny działa niezależnie od sieci energetycznej użytkownika. Energia pozyskana z paneli solarnych magazynowana jest w akumulatorach, a następnie przekazywana do podłączonego obciążenia.

Przy użytkowaniu inwertera z serii SINUS PRO ULTRA pracy w instalacjach fotowoltaicznych (cykliczne ładowanie akumulatorów) zalecamy stosowanie baterii najlepiej do tego przystosowanych, np.: żelowych GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR lub litowych LiFePO4.

Pamiętaj o wybraniu odpowiedniego typu akumulatora w ustawieniach zasilacza oraz właściwego dla pojemności prądu ładowania. Niewłaściwy wybór parametrów ładowania akumulatora może skutkować jego uszkodzeniem i utratą gwarancji na baterię. Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) ) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS).

Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.

Akumulator Volt LiFePO4 12,8V 100 Ah (150A) + Bezobsługowy BMS

• Producent: Volt Polska
• Napięcie nominalne: 12,8V
• Pojemność nominalna: 100Ah
• Żywotność: 6000 cykli (100% DOD)
• Wysokość: 214 mm
• Szerokość: 172 mm
• Długość: 329 mm
• Waga: 11 kg
• Maksymalny prąd rozładowania: 150A
• Gwarancja: 24 miesiące
• Kod produktu: 22869

Opis produktu

Akumulatory typu LiFePO4 (litowo-żelazowo-fosforanowe) z wbudowanym układem BMS charakteryzują się przede wszystkim bardzo niską wagą oraz dużą ilością cykli pracy (ok. 6000 cykli przy DoD 100% i zachowaniu średnio 80% swojej pojemności nominalnej).

Dzięki dużej cykliczności oraz bardzo niskiemu samo rozładowaniu, akumulator LiFePO4 świetnie sprawdza się, zarówno w układach zasilania awaryjnego, jak w pracy w instalacjach OFF-GRID.

Niska waga pozwala zastosować urządzenie w instalacjach w pojazdach (kampery, foodtrucki) oraz łodziach. Wbudowany układ BMS zapewnia przechowywanie baterii bez utraty pojemności nominalnej przez długi czas oraz kontroluje procesy ładowania i rozładowywania akumulatora.

Akumulatory nadają się do zasilania silników w łodziach i pontonach.

UWAGA:

W przypadku używania akumulatora LIFEPO4 do zasilania urządzenia z silnikiem elektrycznym, włącznie z silnikami napędzającymi śrubę napędową, należy obowiązkowo zastosować bezpiecznik DC na obwodzie (+) akumulatora, o wartości nie większej jak podany na obudowie maksymalny prąd obciążenia.

Obciążenie akumulatora prądem rozruchowym, który może być od 5 do 10 razy wyższy od prądu pracy nominalnej silników elektrycznych, zaburtowych, zabudowanych, kompresorów, lodówek, klimatyzatorów oraz innych urządzeń silnikowych, może powodować trwałe uszkodzenie akumulatora LIFEPO4 z BMS które nie podlega gwarancji.

Do napędzania silników napędowych w łodziach zaleca się stosowanie akumulatorów AGM ze względu na znacznie większy prąd rozruchowy.

Jakie urządzenia zasila akumulator LiFePO4?

• Systemy zasilania awaryjnego
• Instalacje OFF-GRID
• Instalacje w pojazdach (kampery, foodtrucki)
• Instalacje w łodziach

2x Kabel 10m - 6mm2 (MC4-EVO2 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Max napięcie systemu : 1500 V DC (IEC)
• Końcówki: Konektory MC4-EVO 2 i Tulejka
• Gwarancja: 24 miesiące
• Kod produktu: 25933

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4-EVO 2)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

Przewód łączący akumulatory z gniazdem DC w inwerterze (Oczko - Oczko)

• Długość: ok. 100 cm
• Przekrój rdzenia kabla: 16mm2
• Ochrona przed korozją: Przewody ocynkowane
• Końcówki: Oczko M10 i Oczko M10
• Kolor: Czarny i czerwony
• Ilość w zestawie: 2 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 26156

Zastosowanie:

• Przewód łączący akumulatory
• Do akumulatorów AGM, żelowych i LiFePO4

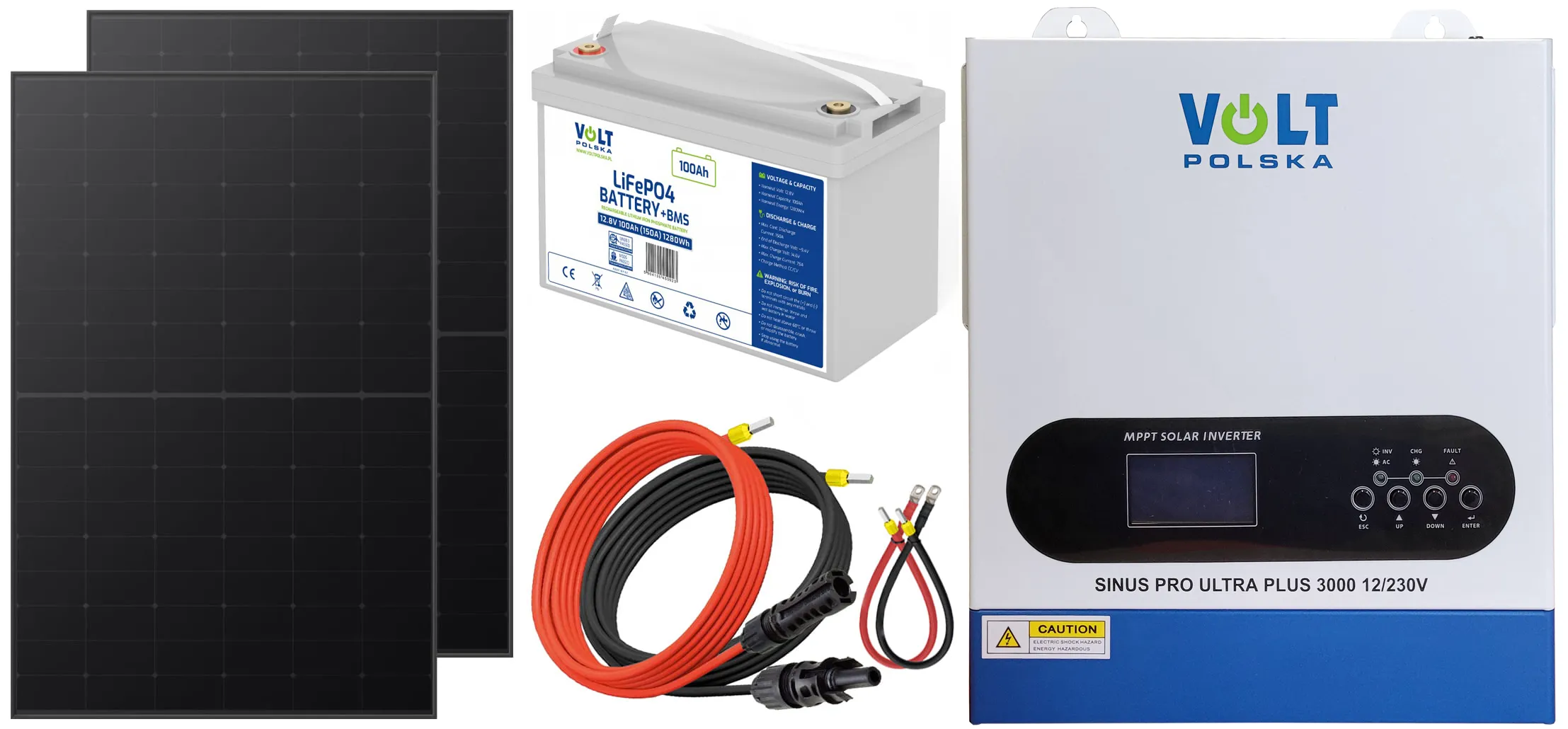

W zestawie:

• Dwa panele fotowoltaiczne Jinko Solar Full Black Bifacial 510W 34.39V [1961x1134x30mm] + przewód MC4-EVO2
• Inwerter solarny Volt Polska SINUS PRO ULTRA PLUS 3000 12/230V + 100A MPPT 30-500V
• Akumulator firmy Volt Polska LiFePO4 12,8V 100 Ah (150A) + Bezobsługowy BMS
• 2x Przewód łączący akumulatory z gniazdem DC w inwerterze
• 2x Kabel 10m - 6mm2 MC4-EVO2 do łączenia paneli
