Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Jinko Solar
• Model: Tiger Neo
• Materiał ogniwa: Monokrystaliczne typu N, bifacial
• Technologia modułu: 108 ogniw Half-Cut
• STC Moc maksymalna Pmax: 510W
• STC Napięcie obwodu otwartego Voc: 40.72V
• STC Napięcie mocy maksymalnej Vmp: 34.39V
• STC Prąd zwarcia Isc: 15.73A
• STC Natężenie prądu mocy maksymalnej Imp: 14.83A
• BNPI Moc maksymalna Pmax: 562W
• BNPI Napięcie obwodu otwartego Voc: 40.72V
• BNPI Napięcie mocy maksymalnej Vmp: 34.39V
• BNPI Prąd zwarcia Isc: 17.32A
• BNPI Natężenie prądu mocy maksymalnej Imp: 16.33A
• Sprawność modułu: 22.93%
• Obciążenie mechaniczne przed śniegiem: 5400Pa
• Obciążenie mechaniczne przed wiatrem: 2400Pa
• Maksymalny znamionowy prąd bezpiecznika: 35A
• Temperatura pracy: -40 - +70°C
• Junction Box: Stopień ochrony IP68
• Klasa ochronności: Klasa II
• Klasa odporności ogniowej IEC: Klasa C
• Rama: Anodowany stop aluminium
• Szyba przednia: 2.0mm, powłoka antyrefleksyjna
• Szyba tylna: 2.0mm, szkło wzmacniane termicznie
• Kolor ramy: Czarna
• Tył Modułu (Backsheet): Czarny
• Wymiar: 1961x1134x30mm
• Waga: 27,0kg
• Gwarancja: 15lat
• Ilość w zestawie: 3 panele
• Kod produktu: 31335
• Kod zestawu: 26965

Moduł fotowoltaiczny Jinko Solar 510W w wersji Full Black wyróżnia się znakomitym wyglądem, charakteryzującym się cieńszymi przewodami połączeniowymi i są zbudowane w technologii Half-cut. Moduły N-type wykonane w technologii TOPCon (Tunnel Oxide Passivating Contacts) zapewniają wysoką sprawność w niepełnym nasłonecznieniu oraz wolniejszą degradację wywołaną efektem LID i LeTID. Konstrukcja bifacial (dual glass) umożliwia dodatkową produkcję energii z tylnej strony modułu.

Moduły N-type wykorzystujące technologię JinkoSolar HOT 3.0 oferują lepszą wydajność i niezawodność. Wysoka odporność na mgłę solną i amoniak a także podwyższona wytrzymałość mechaniczna. Odporność na trudne warunki pogodowe potwierdzone certyfikatem na obciążenie wiatrem (2400 Paskali) i obciążenie śniegiem (5400 Paskali).

Lepsze wychwytywanie światła i przewodzenie energii elektrycznej dzięki technologii SMBB zapewniają wyższą moc i niezawodność modułu. Gwarancja znakomitej ochrony przed PID dzięki zoptymalizowanemu procesowi produkcji i kontroli jakości materiałów.

Inwerter solarny Green Cell 24V 2000W/4000VA 145V 60A INVSOL03

• Producent: Green Cell
• Model: INVSOL03
• Napięcie baterii: 24V
• Sprawność: 98%
• Napięcie wyjściowe: 230V AC
• Częstotliwość wyjściowa: 50Hz lub 60Hz (automatyczne wykrywanie)
• Moc użytkowa (ciągła): 2000W
• Kształt napięcia wyjściowego: Czysty Sinus
• Moc chwilowa (impulsowa): 4000W
• Pobór mocy bez obciążenia: 2W
• Maksymalny prąd ładowania: 80A
• Maksymalne napięcie: 145VDC
• Maksymalne napięcie PV (VOC): 145VDC
• Maksymalna moc PV: 1500W
• Sprawność falownika: 90% - 93%
• Regulacja napięcia AC (tryb bateryjny): 220VAC - 240VAC (możliwość ustawienia)
• Napięcie ładowania: 27.4VDC
• Zakres napięcia PV dla MPPT: 30 - 120VDC
• Maksymalny prąd wyjściowy MPPT: 60A
• Kolor: Czarny
• Wymiary: 325 x 290 x 118 mm
• Waga: 6,68 kg
• Gwarancja: 24 miesiące
• Kod produktu: 27126

Czym jest inwerter solarny MPPT?

Falownik solarny Green Cell (nazywany również przetwornicą) to wielofunkcyjne urządzenie łączące w jednej obudowie trzy kluczowe elementy systemu fotowoltaicznego:

• kontroler ładowania MPPT, maksymalizujący uzysk energii z paneli solarnych,
• inwerter, przetwarzający energię słoneczną na prąd zmienny 230 V,
• ładowarkę akumulatorów, odpowiedzialną za magazynowanie energii.

Głównym zadaniem falownika solarnego jest zapewnienie ciągłego i stabilnego zasilania, zarówno w przypadku przerw w dostawie prądu, jak i w miejscach pozbawionych dostępu do sieci energetycznej.

Czym jest kontroler ładowania MPPT?

Zintegrowany kontroler MPPT (Maximum Power Point Tracking) odpowiada za maksymalizację mocy pozyskiwanej z paneli fotowoltaicznych. Jego zadaniem jest inteligentne dopasowanie parametrów pracy instalacji, tak aby energia słoneczna była efektywnie przekształcana w prąd o odpowiednich wartościach do ładowania akumulatorów oraz zasilania podłączonych urządzeń.

Dzięki zastosowaniu wysokiej klasy elektroniki, kontroler MPPT bez problemu współpracuje nawet z rozbudowanymi systemami fotowoltaicznymi typu off-grid, zapewniając wysoką wydajność, stabilność pracy i pełne bezpieczeństwo instalacji.

Intuicyjna obsługa

Falownik solarny Green Cell został wyposażony w czytelny, wielofunkcyjny wyświetlacz LCD, który umożliwia bieżący podgląd najważniejszych parametrów pracy urządzenia. Panel sterowania pozwala również na łatwe dostosowanie ustawień do specyfiki instalacji oraz indywidualnych potrzeb użytkownika.

Zawsze pod kontrolą

Aby w pełni wykorzystać możliwości falownika solarnego Green Cell, przygotowano dedykowane oprogramowanie umożliwiające zaawansowane zarządzanie urządzeniem. Aplikacja została zaprojektowana z myślą o prostocie i intuicyjnej obsłudze, dzięki czemu korzystanie z niej jest wygodne nawet dla mniej zaawansowanych użytkowników.

Program oferuje podgląd danych pomiarowych w czasie rzeczywistym, co pozwala na pełną kontrolę nad pracą instalacji. Wszystkie funkcje można poznać po pobraniu oprogramowania.

Oszczędności

Inwerter solarny Green Cell to idealne rozwiązanie dla osób, które chcą zadbać o środowisko i jednocześnie obniżyć koszty energii. Jako centralny element instalacji fotowoltaicznej umożliwia maksymalny uzysk energii z paneli oraz jej optymalne zarządzanie w każdych warunkach – zarówno podczas awarii sieci, jak i w całkowicie autonomicznych systemach zasilania.

Zaawansowane zabezpieczenia

Falownik został wyposażony w komplet niezbędnych systemów ochronnych, które gwarantują bezpieczną i długotrwałą pracę urządzenia. Wysokiej jakości komponenty elektroniczne zapewniają niezawodność nawet w wymagających warunkach, co czyni go doskonałym wyborem m.in. do domków letniskowych i instalacji działkowych.

Zabezpieczenia obejmują:

• ochronę przed przepięciem,
• ochronę przed zwarciem,
• zabezpieczenie przed przeładowaniem i nadmiernym rozładowaniem akumulatorów,
• ochronę przed odwrotną polaryzacją,
• monitorowanie temperatury pracy,
• monitorowanie napięcia paneli solarnych.

Akumulator Green Cell AGM VRLA 12V 150Ah

• Producent: Green Cell
• Pojemność: 150Ah
• Napięcie: 12V
• Kolor: Czarny
• Wysokość całkowita (z konektorami): 240 mm
• Typ: VRLA AGM
• Żywotność: ponad 5 lat
• Terminal: Śruba M8
• Rezystancja wewnętrzna: ok. 5mΩ(przy temp. 25°C)
• Samorozładowanie: 2% w ciągu miesiąca (przy temp. 25°C)
• Zastosowanie: do łodzi i instalacji fotowoltaicznych
• Pojemność wg. temperatury: (40 °C - 102%) (40 °C - 100%) (0 °C - 85%) (-15 °C - 65%)
• Ładowanie buforowe: 13.5 – 13.8 V (-20 mV/C)
• Ładowanie cykliczne: 14.5 – 14.9 V (-30 mV/C)
• Maksymalny prąd ładowania: 37.5 A
• Maksymalny prąd rozładowania: 3C
• Wymiary: 485 x 172 x 240 mm
• Waga: 42,50 kg
• Ilość w zestawie: 2 akumulatory
• Gwarancja: 24 miesiące
• Kod produktu: 26830

Opis produktu

Akumulator AGM Green Cell o napięciu 12V to wykonany z wysokiej jakości materiałów model przystosowany zarówno do pracy buforowej, jak i cyklicznej. Akumulator oparty jest na technologii AGM, co oznacza, że elektrolit wchłonięty jest w separator z włókna szklanego, co uniemożliwia jego wyciek. Dzięki temu akumulator może pracować w wielu pozycjach, nie tylko pionowej. Jest to świetna, znacznie bezpieczniejsza alternatywa dla akumulatorów kwasowo-ołowiowych.

• Maksymalne bezpieczeństwo użytkowania dzięki konstrukcji uniemożliwiającej wyciek elektrolitu
• Całkowicie bezobsługowa praca akumulatora przez długi czas (aż do 5 lat)
• Niezawodność działania - odporność na wibracje, praca w każdej pozycji, w szerokim zakresie temperatur przy zachowaniu wysokiej pojemności
• Idealne rozwiązanie przy pracy buforowej i cyklicznej, szerokie zastosowanie: m. in. zasilacze UPS, fotowoltaika, zabawki elektryczne, systemy alarmowe, monitoringu, czy urządzenia przenośne

Czym są akumulatory AGM?

Akumulatory AGM są typem akumulatorów kwasowo-ołowiowych o wysokiej gęstości energetycznej. AGMy są akumulatorami szczelnymi w których elektrolit osadzony jest w separatorach z maty szklanej. Dzięki temu są bezpieczne i trwałe oraz bardziej wytrzymałe niż inne typy akumulatorów kwasowo-ołowiowych. Nie wymagają też konserwacji.

Akumulatory AGM świetnie sprawdzają się m.in. w:

• w instalacjach fotowoltaicznych
• systemach zasilania awaryjnego (UPS)
• zabawkach
• kasach fiskalnych
• wózkach inwalidzkich
• wózkach golfowych
• kosiarkach
• maszynach czyszczących
• łodziach

Praca cykliczna i buforowa

Akumulatory AGM marki Green Cell posiadają bardzo szeroki wachlarz zastosowań. Można je stosować zarówno do pracy cyklicznej jak i buforowej.

• Praca cykliczna - cykliczne zastosowanie akumulatora polega na używaniu go jako samodzielne źródło energii. AGMy tego typu przygotowane są na bardzo częste ładowanie i rozładowywanie. W ten sposób wykorzystuje się je w wózkach inwalidzkich, instalacjach fotowoltaicznych, wózkach golfowych, zabawkach i kosiarkach.
• Praca buforowa - buforowa praca pozwala na pełnienie przez akumulator funkcji zasilania awaryjnego dla podpiętego urządzenia. Akumulator podłączony do układu zasilania w przypadku awarii głównego źródła prądu zapewnia dodatkowe zasilanie. Używa się ich w ten sposób w systemach alarmowych, zasilaczach UPS, kasach fiskalnych, czy w oświetleniu awaryjnym.

Bezobsługowa praca

Akumulatory wykonane w technologii AGM stworzone zostały, aby zapewnić jak największe bezpieczeństwo podczas użytkowania. Dzięki funkcji samoregulacji (zawory VRLA) AGMy zapewniają nawet 5+ lat bezobsługowej pracy. Zwiększa ona bezpieczeństwo pracy urządzenia, bez względu na pozycję akumulatora.

Stabilizator baterii BALANSER AKU PROTECT 24V

• Producent: Volt Polska
• Napięcie znamionowe akumulatora: 2*12V
• Prąd optymalny: 0-5A
• Prąd spoczynkowy: poniżej 3mA
• Zabezpieczenia niskonapięciowe:10V
• Zabezpieczenia: Ochrona przed odwrotną polaryzacją
• Wymiary: 70 x 70 x 27 mm
• Waga: 200 g
• Gwarancja: 24 miesiące
• Kod produktu: 22075

BALANSER AKU PROTECT 24V jest używany do 12V akumulatorów połączonych szeregowo, aby utrzymać równe napięcie akumulatorów. Może być stosowany do akumulatorów AGM, LiFePO4 i żelowych.

Gdy dwa lub więcej akumulatorów pracuje w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne. Jedno napięcie będzie wysokie, drugie niskie.

BALANSER AKU PROTECT zbalansuje napięcie akumulatorów gdy wykryje, że różnica między bateriami wynosi 20 mV. Umożliwi wówczas przepływ prądu z wyższego napięcia do niższego, do momentu osiągnięcia równowagi. Poprawia to wydajność baterii i wydłuża jej żywotność.

Stabilizator baterii BALANSER AKU PROTECT 24V może być używany do 24V, 36 V, 48 V i innych baterii N * 12 V.

• 1 sztuka dla systemu 24V
• 2 sztuki dla systemu 36V
• 3 sztuki dla systemu 48V

2x Kabel 10m - 6mm2 (MC4 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Końcówki: Konektory MC4 i Tulejka
• Gwarancja: 24 miesiące
• Kod produktu: 25930

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

Przewód o długości 10m. pozwala na spięcie panelu lub stringu paneli z regulatorem solarnym / falownikiem / inwerterem solarnym.

Przewód łączący akumulatory z gniazdem DC w inwerterze (Oczko - Tulejka)

• Długość: ok. 100 cm
• Przekrój rdzenia kabla: 25mm2
• Ochrona przed korozją: Przewody ocynkowane
• Końcówki: Oczko i Tulejka
• Kolor: Czarny i czerwony
• Ilość w zestawie: 2 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 28923

Zastosowanie:

• Przewód łączący akumulatory z gniazdem DC w inwerterze
• Do akumulatorów AGM, żelowych i LiFePO4

Przewód 3SPZC21726 do łączenia akumulatorów

• Długość: 25 cm
• Przekrój rdzenia kabla: 35mm2
• Zastosowanie: do akumulatorów AGM lub żelowych
• Ilość w zestawie: 1 przewód
• Gwarancja: 24 miesiące
• Kod produktu: 22970

Zastosowanie:

• Łączenie równoległe akumulatorów AGM lub żelowych, w celu zwiększenia pojemności.
• Łączenie szeregowe akumulatorów AGM lub żelowych. np. połączenie dwóch akumulatorów 12V uzyskamy baterie akumulatorów 24V.
• Łączenie mieszane (szeregowo-równoległe) akumulatorów AGM lub żelowych w celu zwiększenia pojemności i napięcia.

Schemat połączenia szeregowego akumulatorów w celu uzyskania wyższego napięcia

Łączenie szeregowe realizuje się poprzez połączenie zestawu akumulatorów w taki sposób, że biegun dodatni (+) pierwszego akumulatora łączymy z biegunem ujemnym (-) drugiego akumulatora.

Po wykonaniu połączenia, na początku szeregu znajduje się biegun dodatni (+) a na końcu szeregu biegun ujemny (-). Przy czym pojęcia początek i koniec traktować należy umownie.

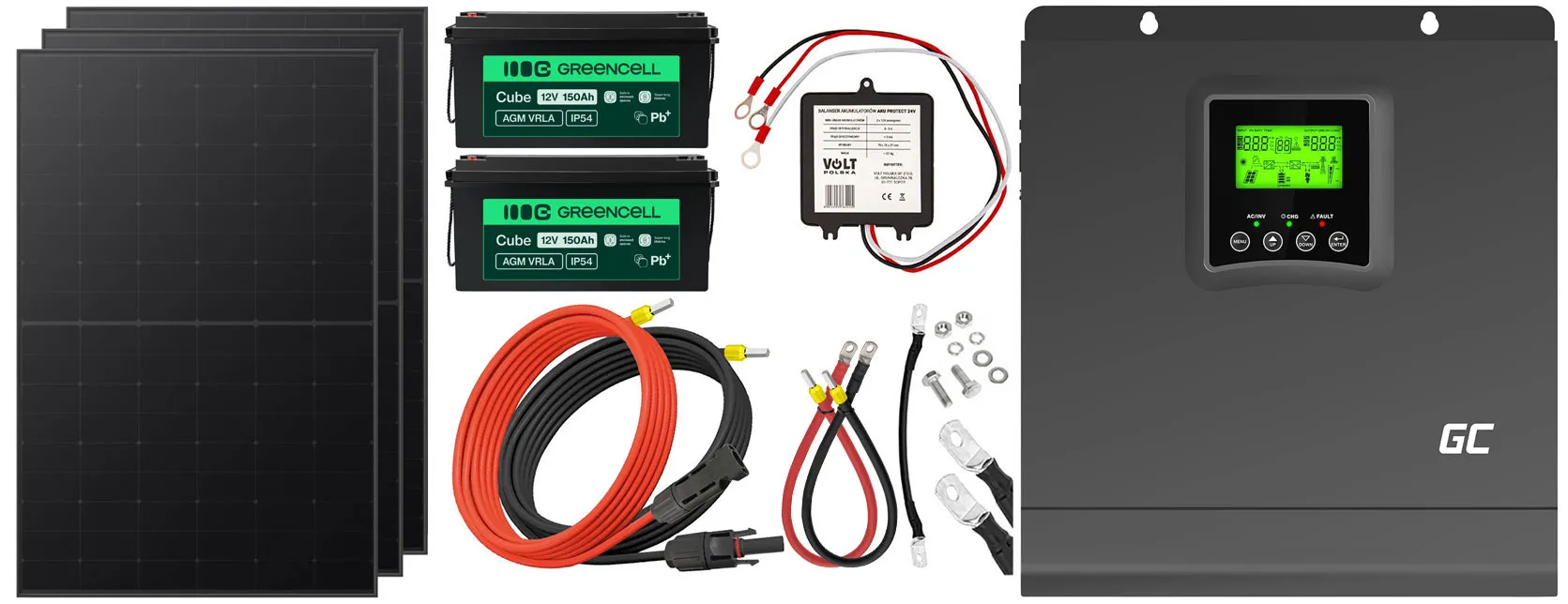

W zestawie:

• Trzy panele fotowoltaiczne Jinko Solar Full Black Bifacial 510W 34.39V [1961x1134x30mm] + przewód MC4-EVO2
• Inwerter solarny Off-Grid Green Cell 24VDC 230VAC 2000W/4000VA SINUS z ładowarką solarną MPPT
• Dwa akumulatory firmy Green Cell AGM VRLA 12V 150Ah
• Przewód 3SPZC21726 do łączenia akumulatorów AGM i żelowych
• Stabilizator baterii BALANSER AKU PROTECT 24V
• 2x Przewód łączący akumulatory z gniazdem DC w inwerterze
• 2x Kabel 10m - 6mm2 (MC4 - Tulejka)
