Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Jinko Solar
• Model: Tiger Neo
• Materiał ogniwa: Monokrystaliczne typu N, bifacial
• Technologia modułu: 108 ogniw Half-Cut
• STC Moc maksymalna Pmax: 510W
• STC Napięcie obwodu otwartego Voc: 40.72V
• STC Napięcie mocy maksymalnej Vmp: 34.39V
• STC Prąd zwarcia Isc: 15.73A
• STC Natężenie prądu mocy maksymalnej Imp: 14.83A
• BNPI Moc maksymalna Pmax: 562W
• BNPI Napięcie obwodu otwartego Voc: 40.72V
• BNPI Napięcie mocy maksymalnej Vmp: 34.39V
• BNPI Prąd zwarcia Isc: 17.32A
• BNPI Natężenie prądu mocy maksymalnej Imp: 16.33A
• Sprawność modułu: 22.93%
• Obciążenie mechaniczne przed śniegiem: 5400Pa
• Obciążenie mechaniczne przed wiatrem: 2400Pa
• Maksymalny znamionowy prąd bezpiecznika: 35A
• Temperatura pracy: -40 - +70°C
• Junction Box: Stopień ochrony IP68
• Klasa ochronności: Klasa II
• Klasa odporności ogniowej IEC: Klasa C
• Rama: Anodowany stop aluminium
• Szyba przednia: 2.0mm, powłoka antyrefleksyjna
• Szyba tylna: 2.0mm, szkło wzmacniane termicznie
• Kolor ramy: Czarna
• Tył Modułu (Backsheet): Czarny
• Wymiar: 1961x1134x30mm
• Waga: 27,0kg
• Gwarancja: 15lat
• Ilość w zestawie: 3 panele
• Kod produktu: 31335
• Kod zestawu: 26964

Moduł fotowoltaiczny Jinko Solar 510W w wersji Full Black wyróżnia się znakomitym wyglądem, charakteryzującym się cieńszymi przewodami połączeniowymi i są zbudowane w technologii Half-cut. Moduły N-type wykonane w technologii TOPCon (Tunnel Oxide Passivating Contacts) zapewniają wysoką sprawność w niepełnym nasłonecznieniu oraz wolniejszą degradację wywołaną efektem LID i LeTID. Konstrukcja bifacial (dual glass) umożliwia dodatkową produkcję energii z tylnej strony modułu.

Moduły N-type wykorzystujące technologię JinkoSolar HOT 3.0 oferują lepszą wydajność i niezawodność. Wysoka odporność na mgłę solną i amoniak a także podwyższona wytrzymałość mechaniczna. Odporność na trudne warunki pogodowe potwierdzone certyfikatem na obciążenie wiatrem (2400 Paskali) i obciążenie śniegiem (5400 Paskali).

Lepsze wychwytywanie światła i przewodzenie energii elektrycznej dzięki technologii SMBB zapewniają wyższą moc i niezawodność modułu. Gwarancja znakomitej ochrony przed PID dzięki zoptymalizowanemu procesowi produkcji i kontroli jakości materiałów.

Inwerter solarny Green Cell 24V 2000W/4000VA 145V 60A INVSOL03

• Producent: Green Cell
• Model: INVSOL03
• Napięcie baterii: 24V
• Sprawność: 98%
• Napięcie wyjściowe: 230V AC
• Częstotliwość wyjściowa: 50Hz lub 60Hz (automatyczne wykrywanie)
• Moc użytkowa (ciągła): 2000W
• Kształt napięcia wyjściowego: Czysty Sinus
• Moc chwilowa (impulsowa): 4000W
• Pobór mocy bez obciążenia: 2W
• Maksymalny prąd ładowania: 80A
• Maksymalne napięcie: 145VDC
• Maksymalne napięcie PV (VOC): 145VDC
• Maksymalna moc PV: 1500W
• Sprawność falownika: 90% - 93%
• Regulacja napięcia AC (tryb bateryjny): 220VAC - 240VAC (możliwość ustawienia)
• Napięcie ładowania: 27.4VDC
• Zakres napięcia PV dla MPPT: 30 - 120VDC
• Maksymalny prąd wyjściowy MPPT: 60A
• Kolor: Czarny
• Wymiary: 325 x 290 x 118 mm
• Waga: 6,68 kg
• Gwarancja: 24 miesiące
• Kod produktu: 27126

Czym jest inwerter solarny MPPT?

Falownik solarny Green Cell (nazywany również przetwornicą) to wielofunkcyjne urządzenie łączące w jednej obudowie trzy kluczowe elementy systemu fotowoltaicznego:

• kontroler ładowania MPPT, maksymalizujący uzysk energii z paneli solarnych,
• inwerter, przetwarzający energię słoneczną na prąd zmienny 230 V,
• ładowarkę akumulatorów, odpowiedzialną za magazynowanie energii.

Głównym zadaniem falownika solarnego jest zapewnienie ciągłego i stabilnego zasilania, zarówno w przypadku przerw w dostawie prądu, jak i w miejscach pozbawionych dostępu do sieci energetycznej.

Czym jest kontroler ładowania MPPT?

Zintegrowany kontroler MPPT (Maximum Power Point Tracking) odpowiada za maksymalizację mocy pozyskiwanej z paneli fotowoltaicznych. Jego zadaniem jest inteligentne dopasowanie parametrów pracy instalacji, tak aby energia słoneczna była efektywnie przekształcana w prąd o odpowiednich wartościach do ładowania akumulatorów oraz zasilania podłączonych urządzeń.

Dzięki zastosowaniu wysokiej klasy elektroniki, kontroler MPPT bez problemu współpracuje nawet z rozbudowanymi systemami fotowoltaicznymi typu off-grid, zapewniając wysoką wydajność, stabilność pracy i pełne bezpieczeństwo instalacji.

Intuicyjna obsługa

Falownik solarny Green Cell został wyposażony w czytelny, wielofunkcyjny wyświetlacz LCD, który umożliwia bieżący podgląd najważniejszych parametrów pracy urządzenia. Panel sterowania pozwala również na łatwe dostosowanie ustawień do specyfiki instalacji oraz indywidualnych potrzeb użytkownika.

Zawsze pod kontrolą

Aby w pełni wykorzystać możliwości falownika solarnego Green Cell, przygotowano dedykowane oprogramowanie umożliwiające zaawansowane zarządzanie urządzeniem. Aplikacja została zaprojektowana z myślą o prostocie i intuicyjnej obsłudze, dzięki czemu korzystanie z niej jest wygodne nawet dla mniej zaawansowanych użytkowników.

Program oferuje podgląd danych pomiarowych w czasie rzeczywistym, co pozwala na pełną kontrolę nad pracą instalacji. Wszystkie funkcje można poznać po pobraniu oprogramowania.

Oszczędności

Inwerter solarny Green Cell to idealne rozwiązanie dla osób, które chcą zadbać o środowisko i jednocześnie obniżyć koszty energii. Jako centralny element instalacji fotowoltaicznej umożliwia maksymalny uzysk energii z paneli oraz jej optymalne zarządzanie w każdych warunkach – zarówno podczas awarii sieci, jak i w całkowicie autonomicznych systemach zasilania.

Zaawansowane zabezpieczenia

Falownik został wyposażony w komplet niezbędnych systemów ochronnych, które gwarantują bezpieczną i długotrwałą pracę urządzenia. Wysokiej jakości komponenty elektroniczne zapewniają niezawodność nawet w wymagających warunkach, co czyni go doskonałym wyborem m.in. do domków letniskowych i instalacji działkowych.

Zabezpieczenia obejmują:

• ochronę przed przepięciem,
• ochronę przed zwarciem,
• zabezpieczenie przed przeładowaniem i nadmiernym rozładowaniem akumulatorów,
• ochronę przed odwrotną polaryzacją,
• monitorowanie temperatury pracy,
• monitorowanie napięcia paneli solarnych.

Akumulator Green Cell Cube LiFePO4 125Ah 12.8V 1600Wh

• Producent: Green Cell
• Pojemność: 125Ah
• Napięcie: 12.8V
• Typ: LiFePO4
• Rodzaj ogniw: Nowe; Jakość A
• Terminal: Śruba M8
• Żywotność: Do 3000 cykli (przy DoD 100%), do 5500 cykli (przy DoD 60%)
• Temperatura przechowywania: od 0°C do 45°C (przy 60-80% SOC)
• Temperatura pracy podczas rozładowywania: -20℃~60℃
• Temperatura pracy podczas ładowania: 0℃~45℃
• Całkowita energia: 1600Wh
• Ciągły prąd rozładowania: 125A
• Ciągły prąd ładowania: 50A
• Szczytowy prąd rozładowania: 150A
• System zarządzania baterią (BMS)
• Charakterystyka ładowania: CCCV / IU
• Zakres napięcia: 9,2-14,6 V
• Wymiary: 340 x 180 x 225 mm
• Waga: 13.5 kg
• Ilość w zestawie: 2 akumulatory
• Gwarancja: 24 miesiące
• Kod produktu: 28612

Opis produktu

Akumulator litowo-żelazowo-fosforanowy (LiFePO4) - niezawodne źródło energii przez długie lata użytkowania. Wykonany zgodnie z jedną z najbezpieczniejszych technologii litowych na rynku, która zapewnia stabilność chemiczną i termiczną. Dzięki temu może być rozładowywany w szerokim zakresie temperatur od -20°C~60°C.

LiFePO4 charakteryzuje się doskonałą żywotnością. Nawet po ponad 3000 pełnych cykli ładowania (przy głębokości rozładowania 100%) zachowuje powyżej 70% pojemności początkowej. Dzięki temu przez ponad 10 lat można cieszyć się znakomitą wydajnością akumulatora.

Prąd rozładowania ciągłego 1C i szybkie ładowanie

Akumulatory LiFePO4 Green Cell charakteryzuje prąd rozładowania 1C. Oznacza to, że maksymalny prąd, jaki może być bezpiecznie wyciągnięty z akumulatora w ciągu jednej godziny, jest równy jego pojemności nominalnej (Ah).

Urządzenie charakteryzuje niski poziom samorozładowania, ponadto wyższa moc ładowania umożliwia krótszy czas ładowania. Dzięki temu można się skupić na tym, co naprawdę ważne.

Klasa szczelności IP54

Bezpieczna praca nawet w trudnych warunkach! Dzięki klasie szczelności IP54 akumulator jest odporny na zachlapania i pył, co czyni go idealnym rozwiązaniem do różnorodnych zastosowań. Doskonale sprawdzi się m.in. na jachtach, łodziach motorowych, w kamperach, czy w systemach awaryjnych.

System zarządzania baterią BMS

Akumulatory Green Cell LiFePO4 posiadają zaawansowany układ BMS, gwarantujący bezpieczeństwo między innymi przed:

• Nadmiernym rozładowaniem
• Przeładowaniem
• Przeciążeniem
• Przegrzaniem
• Zwarciem

Co więcej, najnowszy LiFePO4 posiada również specjalne zabezpieczenie przed ładowaniem w ujemnych temperaturach, dodatkowo chroniąc urządzenie.

Niezliczone zastosowania i pełen komfort użytkowania

Baterie LiFePO4, zaprojektowano tak, by mogły poradzić sobie nawet w najcięższych warunkach oraz wszędzie tam, gdzie liczy się rozmiar i waga źródła energii. Dzięki temu znajdują zastosowanie m.in. w:

• Samochodach elektrycznych
• Kamperach, skuterach, quadach
• Łodziach elektrycznych
• Wózkach inwalidzkich
• Zabawkach elektrycznych
• Kosiarkach
• Instalacjach fotowoltaicznych
• Układach zasilania awaryjnego (zasilacze UPS, przetwornice)
• Systemach telekomunikacyjnych i radiokomunikacyjnych
• Systemach alarmowych i przeciwpożarowych
• Systemach kontroli dostępu, monitoringu przemysłowego
• Zasilaniu kas i drukarek fiskalnych
• Zasilaniu systemów off-grid np. domki letniskowe, garaże, stodoły, inne

Stabilizator baterii BALANSER AKU PROTECT 24V

• Producent: Volt Polska
• Napięcie znamionowe akumulatora: 2*12V
• Prąd optymalny: 0-5A
• Prąd spoczynkowy: poniżej 3mA
• Zabezpieczenia niskonapięciowe:10V
• Zabezpieczenia: Ochrona przed odwrotną polaryzacją
• Wymiary: 70 x 70 x 27 mm
• Waga: 200 g
• Gwarancja: 24 miesiące
• Kod produktu: 22075

BALANSER AKU PROTECT 24V jest używany do 12V akumulatorów połączonych szeregowo, aby utrzymać równe napięcie akumulatorów. Może być stosowany do akumulatorów AGM, LiFePO4 i żelowych.

Gdy dwa lub więcej akumulatorów pracuje w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne. Jedno napięcie będzie wysokie, drugie niskie.

BALANSER AKU PROTECT zbalansuje napięcie akumulatorów gdy wykryje, że różnica między bateriami wynosi 20 mV. Umożliwi wówczas przepływ prądu z wyższego napięcia do niższego, do momentu osiągnięcia równowagi. Poprawia to wydajność baterii i wydłuża jej żywotność.

Stabilizator baterii BALANSER AKU PROTECT 24V może być używany do 24V, 36 V, 48 V i innych baterii N * 12 V.

• 1 sztuka dla systemu 24V
• 2 sztuki dla systemu 36V
• 3 sztuki dla systemu 48V

2x Kabel 10m - 6mm2 (MC4 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Końcówki: Konektory MC4 i Tulejka
• Gwarancja: 24 miesiące
• Kod produktu: 25930

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

Przewód o długości 10m. pozwala na spięcie panelu lub stringu paneli z regulatorem solarnym / falownikiem / inwerterem solarnym.

Przewód łączący akumulatory z gniazdem DC w inwerterze (Oczko - Tulejka)

• Długość: ok. 100 cm
• Przekrój rdzenia kabla: 25mm2
• Ochrona przed korozją: Przewody ocynkowane
• Końcówki: Oczko i Tulejka
• Kolor: Czarny i czerwony
• Ilość w zestawie: 2 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 28923

Zastosowanie:

• Przewód łączący akumulatory z gniazdem DC w inwerterze
• Do akumulatorów AGM, żelowych i LiFePO4

Przewód 3SPZC21726 do łączenia akumulatorów

• Długość: 25 cm
• Przekrój rdzenia kabla: 35mm2
• Zastosowanie: do akumulatorów AGM lub żelowych
• Ilość w zestawie: 1 przewód
• Gwarancja: 24 miesiące
• Kod produktu: 22970

Zastosowanie:

• Łączenie równoległe akumulatorów AGM lub żelowych, w celu zwiększenia pojemności.
• Łączenie szeregowe akumulatorów AGM lub żelowych. np. połączenie dwóch akumulatorów 12V uzyskamy baterie akumulatorów 24V.
• Łączenie mieszane (szeregowo-równoległe) akumulatorów AGM lub żelowych w celu zwiększenia pojemności i napięcia.

Schemat połączenia szeregowego akumulatorów w celu uzyskania wyższego napięcia

Łączenie szeregowe realizuje się poprzez połączenie zestawu akumulatorów w taki sposób, że biegun dodatni (+) pierwszego akumulatora łączymy z biegunem ujemnym (-) drugiego akumulatora.

Po wykonaniu połączenia, na początku szeregu znajduje się biegun dodatni (+) a na końcu szeregu biegun ujemny (-). Przy czym pojęcia początek i koniec traktować należy umownie.

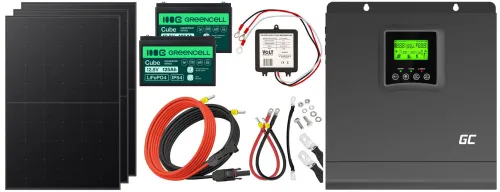

W zestawie:

• Trzy panele fotowoltaiczne Jinko Solar Full Black Bifacial 510W 34.39V [1961x1134x30mm] + przewód MC4-EVO2
• Inwerter solarny Off-Grid Green Cell 24VDC 230VAC 2000W/4000VA SINUS z ładowarką solarną MPPT
• Dwa akumulatory firmy Green Cell Cube LiFePO4 125Ah 12.8V 1600Wh
• Przewód 3SPZC21726 do łączenia akumulatorów AGM i żelowych
• Stabilizator baterii BALANSER AKU PROTECT 24V
• 2x Przewód łączący akumulatory z gniazdem DC w inwerterze
• 2x Kabel 10m - 6mm2 (MC4 - Tulejka)
