Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Moc maksymalna Pmax (W): 180W
• Tolerancja (%): ± 3%
• Napięcie obwodu otwartego Voc (V): 22,3
• Napięcie przy mocy maksymalnej Vmp (V): 18,36
• Prąd przy mocy maksymalnej Imp (A): 9,8
• Prąd zwarciowy Isc (A): 10,59
• Wydajność modułu (%): 18,2
• Wydajność ogniwa solarnego (%): 19,4
• Prąd nominalny bezpiecznika (A): 15
• Klasa ochronności: IP63
• Maksymalne napięcie układu paneli (V): DC1000
• Zakres temperatury pracy: -40°C - 85°C
• Wymiar: 1480 x 670 x 35 x 30 mm
• Waga: 9,8 kg
• Ilość w zestawie: 3 panele
• Gwarancja: 24 miesiące
• Kod produktu: 22555
• Kod zestawu: 31978

Panel z diodą bocznikującą (bypass), optymalizuje przepływ prądu w przypadku zacienienia, posiada wydajność konwersji ogniw powyżej 18,8%. Panel jest pokryty matową folią PET oraz laminowaną folią EVA. Wodoodporny, idealny do instalacji w układach.

Przewody o długości ok 90 centymetrów wychodzące z panelu, zarobione złączami MC4.

Gwarancja jakości:

• Test izolacji elektrycznej
• Test odporności na warunki zewnętrzne
• Test gorącego punktu (Hot-spot)
• Test odporności na promienie UV
• Test wytrzymałości na zmiany temperatury, uderzenia gradu
• Test odporności na wilgoć
• Test wytrzymałości
• Test odporności na obciążenia mechaniczne

Inwerter solarny Volt Polska SINUS PRO ULTRA 7000 24/230V

• Producent: Volt Polska
• Moc całkowita (chwilowa): 7000VA
• Moc stała (ciągła): 3500VA / 3500W
• Pobór mocy bez obciążenia: 35W
• Napięcie akumulatora: 24VDC
• Zakres Vmp z paneli: 30~500VDC
• Zakres napięcia wejściowego (zasilanie sieciowe): 170-280VAC (Domowe komputery); 90-280VAC (Domowe urządzenia
• Zakres napięcia na wyjściu (tryb bateryjny): 220VAC-230VAC+-5%
• Maksymalny prąd ładowania z sieci: 60A
• Maksymalny prąd ładowania z paneli solarnych: 100A
• Temperatura pracy: -10°C-50°C
• Klasa szczelności: IP21
• Wymiary: 330x278x98mm
• Waga: 4.4kg
• Gwarancja: 24 miesiące
• Kod produktu: 31974

Opis produktu

Inwerter solarny SINUS PRO ULTRA 7000 24/230V to urządzenie łączące w sobie kilka funkcji: inwertera, ładowarki solarnej oraz ładowarki do akumulatorów. Czytelny wyświetlacz LCD pozwala na prostą i intuicyjną obsługę za pomocą przycisków dla ustawień takich jak: prąd ładowania akumulatora, priorytet AC/ładowarki słonecznej, dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Najważniejsze cechy:

• Pracuje jako inwerter off-grid (wyspowy)
• Konfigurowalny zakres napięcia wejściowego dla sprzętu gospodarstwa domowego i komputerów za pomocą ustawień wyświetlacza LCD
• Konfigurowalny prąd ładowania akumulatora w zależności od zastosowania, dzięki ustawieniom wyświetlacza LCD
• Konfigurowalny priorytet AC/ładowania solarnego, dzięki ustawieniom wyświetlacza LCD
• Funkcja wybudzania głęboko rozładowanego akumulatora
• Funkcja zimnego startu
• Czysty sinus
• Regulator solarny 100A MPPT (30-500V)
• Współpraca z magazynem energii Ultra 5
• Funkcja EQ - optymalizująca wydajność akumulatora i wydłużająca jego żywotność
• Obsługa wielu priorytetów wyjściowych: UTL, SOL, SBU, SUB
• Zabezpieczenie przeciwzwarciowe, przeciw przeciążeniowe i temperaturowe

Co wyróżnia urządzenie SINUS PRO ULTRA 7000 24/230V?

Funkcja wybudzania głęboko rozładowanego akumulatora - urządzenie (np. prostownik, ładowarka) ma możliwość uruchomienia procesu ładowania nawet wtedy, gdy akumulator jest bardzo głęboko rozładowany, czyli jego napięcie spadło poniżej standardowego poziomu rozpoznawanego przez zwykłe ładowarki. Co to dokładnie oznacza?

• Tradycyjne ładowarki często nie rozpoczynają ładowania, jeśli napięcie akumulatora spadnie poniżej określonego progu (np. 10V w przypadku akumulatora 12V), ponieważ nie są w stanie go wykryć.
• Funkcja wybudzania pozwala rozpocząć ładowanie nawet z bardzo niskiego napięcia, np. od 2–3V, co może zapobiega trwałym uszkodzeniom akumulatora.
• Funkcja ma zastosowanie w akumulatorach typu LiFePO4.

Funkcja EQ (Equalization) to proces wyrównywania napięcia między ogniwami w akumulatorach, który ma na celu:

• Optymalizację wydajności akumulatora – zapewnia, że każde ogniwo w akumulatorze pracuje w swoim optymalnym zakresie napięcia.
• Wydłużenie żywotności akumulatora – zapobiega nadmiernemu zużyciu niektórych ogniw, co może prowadzić do ich szybszego zużycia i degradacji.
• Funkcja ma zastosowanie w akumulatorach kwasowo-ołowiowych z ciekłym elektrolitem.
• Funkcja nie może być stosowana w przypadku akumulatorów litowych (np. LiFePO₄)

Jak inwerter pracuje w trybie off-grid?

W trybie off-grid inwerter solarny działa niezależnie od sieci energetycznej użytkownika. Energia pozyskana z paneli solarnych magazynowana jest w akumulatorach, a następnie przekazywana do podłączonego obciążenia.

Przy użytkowaniu inwertera z serii SINUS PRO ULTRA pracy w instalacjach fotowoltaicznych (cykliczne ładowanie akumulatorów) zalecamy stosowanie baterii najlepiej do tego przystosowanych, np.: żelowych GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR lub litowych LiFePO4.

Pamiętaj o wybraniu odpowiedniego typu akumulatora w ustawieniach zasilacza oraz właściwego dla pojemności prądu ładowania. Niewłaściwy wybór parametrów ładowania akumulatora może skutkować jego uszkodzeniem i utratą gwarancji na baterię. Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) ) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS).

Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.

Akumulatory firmy Volt Polska LiFePO4 12,8V 100 Ah (150A) + Bezobsługowy BMS

• Producent: Volt Polska
• Napięcie nominalne: 12,8V
• Pojemność nominalna: 100Ah
• Żywotność: 6000 cykli (100% DOD)
• Wysokość: 214 mm
• Szerokość: 172 mm
• Długość: 329 mm
• Waga: 11 kg
• Maksymalny prąd rozładowania: 150A
• Ilość w zestawie: 2 akumulatory
• Gwarancja: 24 miesiące
• Kod produktu: 22869

Opis produktu

Akumulatory typu LiFePO4 (litowo-żelazowo-fosforanowe) z wbudowanym układem BMS charakteryzują się przede wszystkim bardzo niską wagą oraz dużą ilością cykli pracy (ok. 6000 cykli przy DoD 100% i zachowaniu średnio 80% swojej pojemności nominalnej).

Dzięki dużej cykliczności oraz bardzo niskiemu samo rozładowaniu, akumulator LiFePO4 świetnie sprawdza się, zarówno w układach zasilania awaryjnego, jak w pracy w instalacjach OFF-GRID.

Niska waga pozwala zastosować urządzenie w instalacjach w pojazdach (kampery, foodtrucki) oraz łodziach. Wbudowany układ BMS zapewnia przechowywanie baterii bez utraty pojemności nominalnej przez długi czas oraz kontroluje procesy ładowania i rozładowywania akumulatora.

Akumulatory nadają się do zasilania silników w łodziach i pontonach.

UWAGA:

W przypadku używania akumulatora LIFEPO4 do zasilania urządzenia z silnikiem elektrycznym, włącznie z silnikami napędzającymi śrubę napędową, należy obowiązkowo zastosować bezpiecznik DC na obwodzie (+) akumulatora, o wartości nie większej jak podany na obudowie maksymalny prąd obciążenia.

Obciążenie akumulatora prądem rozruchowym, który może być od 5 do 10 razy wyższy od prądu pracy nominalnej silników elektrycznych, zaburtowych, zabudowanych, kompresorów, lodówek, klimatyzatorów oraz innych urządzeń silnikowych, może powodować trwałe uszkodzenie akumulatora LIFEPO4 z BMS które nie podlega gwarancji.

Do napędzania silników napędowych w łodziach zaleca się stosowanie akumulatorów AGM ze względu na znacznie większy prąd rozruchowy.

Jakie urządzenia zasila akumulator LiFePO4?

• Systemy zasilania awaryjnego
• Instalacje OFF-GRID
• Instalacje w pojazdach (kampery, foodtrucki)
• Instalacje w łodziach

Stabilizator baterii BALANSER AKU PROTECT 24V

• Producent: Volt Polska
• Napięcie znamionowe akumulatora: 2*12V
• Prąd optymalny: 0-5A
• Prąd spoczynkowy: poniżej 3mA
• Zabezpieczenia niskonapięciowe:10V
• Zabezpieczenia: Ochrona przed odwrotną polaryzacją
• Wymiary: 70 x 70 x 27 mm
• Waga: 200 g
• Gwarancja: 24 miesiące
• Kod produktu: 22075

BALANSER AKU PROTECT 24V jest używany do 12V akumulatorów połączonych szeregowo, aby utrzymać równe napięcie akumulatorów. Może być stosowany do akumulatorów AGM, LiFePO4 i żelowych.

Gdy dwa lub więcej akumulatorów pracuje w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne. Jedno napięcie będzie wysokie, drugie niskie.

BALANSER AKU PROTECT zbalansuje napięcie akumulatorów gdy wykryje, że różnica między bateriami wynosi 20 mV. Umożliwi wówczas przepływ prądu z wyższego napięcia do niższego, do momentu osiągnięcia równowagi. Poprawia to wydajność baterii i wydłuża jej żywotność.

Stabilizator baterii BALANSER AKU PROTECT 24V może być używany do 24V, 36 V, 48 V i innych baterii N * 12 V.

• 1 sztuka dla systemu 24V
• 2 sztuki dla systemu 36V
• 3 sztuki dla systemu 48V

2x Kabel 10m - 6mm2 (MC4 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Końcówki: Konektory MC4 i Tulejka
• Gwarancja: 24 miesiące
• Kod produktu: 25930

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

Przewód o długości 10m. pozwala na spięcie panelu lub stringu paneli z regulatorem solarnym / falownikiem / inwerterem solarnym.

Przewód łączący akumulatory z gniazdem DC w inwerterze (Oczko - Tulejka)

• Długość: ok. 100 cm
• Przekrój rdzenia kabla: 16mm2
• Ochrona przed korozją: Przewody ocynkowane
• Końcówki: Oczko i Tulejka
• Kolor: Czarny i czerwony
• Ilość w zestawie: 2 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 28923

Zastosowanie:

• Przewód łączący akumulatory z gniazdem DC w inwerterze
• Do akumulatorów AGM, żelowych i LiFePO4

Przewód 3SPZC21726 do łączenia akumulatorów

• Długość: 25 cm
• Przekrój rdzenia kabla: 35mm2
• Zastosowanie: do akumulatorów AGM lub żelowych
• Ilość w zestawie: 1 przewód
• Gwarancja: 24 miesiące
• Kod produktu: 22970

Zastosowanie:

• Łączenie równoległe akumulatorów AGM lub żelowych, w celu zwiększenia pojemności.
• Łączenie szeregowe akumulatorów AGM lub żelowych. np. połączenie dwóch akumulatorów 12V uzyskamy baterie akumulatorów 24V.
• Łączenie mieszane (szeregowo-równoległe) akumulatorów AGM lub żelowych w celu zwiększenia pojemności i napięcia.

Schemat połączenia szeregowego akumulatorów w celu uzyskania wyższego napięcia

Łączenie szeregowe realizuje się poprzez połączenie zestawu akumulatorów w taki sposób, że biegun dodatni (+) pierwszego akumulatora łączymy z biegunem ujemnym (-) drugiego akumulatora.

Po wykonaniu połączenia, na początku szeregu znajduje się biegun dodatni (+) a na końcu szeregu biegun ujemny (-). Przy czym pojęcia początek i koniec traktować należy umownie.

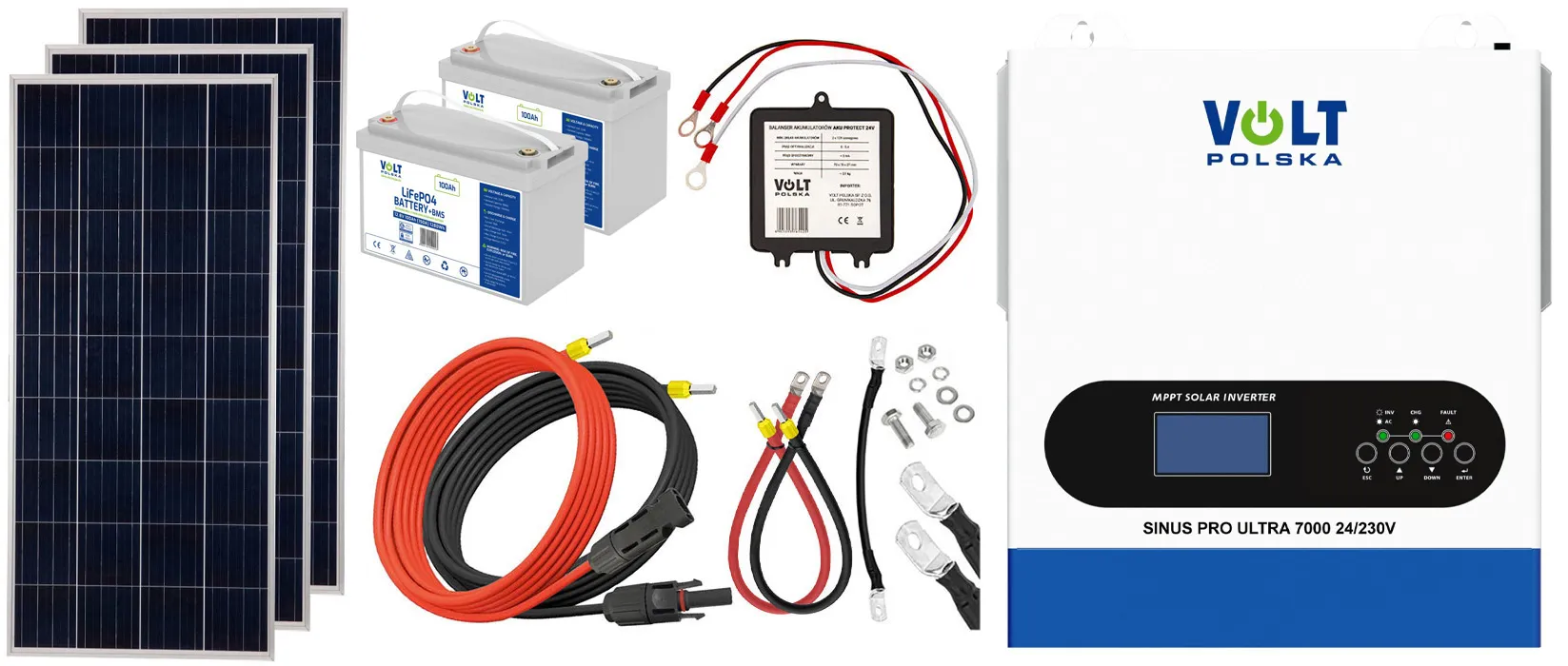

W zestawie:

• Trzy panele fotowoltaiczne Volt Polska POLI 180W 18V [1480 x 670 x 35 x 30 mm] + przewód MC4
• Inwerter solarny Volt Polska SINUS PRO ULTRA 7000 24/230V (3500W/7000VA) + 100A MPPT (30-500V) + Wi-Fi
• Dwa akumulatory firmy Volt Polska LiFePO4 12,8V 100 Ah (150A) + Bezobsługowy BMS
• Przewód 3SPZC21726 do łączenia akumulatorów AGM i żelowych
• Stabilizator baterii BALANSER AKU PROTECT 24V
• 2x Przewód łączący akumulatory z gniazdem DC w inwerterze
• 2x Kabel 10m - 6mm2 (MC4 - Tulejka)
