Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Volt Polska
• Materiał ogniwa: Monokrystaliczny
• Moc maksymalna Pmax (W): 220W
• Tolerancja (%): ± 3%
• Napięcie obwodu otwartego Voc (V): 27,38
• Napięcie przy mocy maksymalnej Vmp (V): 22,82
• Prąd przy mocy maksymalnej Imp (A): 9,65
• Prąd zwarciowy Isc (A): 10,42
• Prąd nominalny bezpiecznika (A): 15
• Klasa ochronności: IP65
• Maksymalne napięcie układu paneli (V): DC1000
• Zakres temperatury pracy: -40°C - 85°C
• Wymiar: 1480 x 670 x 35 x 30 mm
• Waga: 12,5 kg
• Kolor ramy: Srebrny
• Tył Modułu (Backsheet): Biały
• Ilość w zestawie: 4 panele
• Gwarancja: 24 miesiące
• Kod produktu: 27249
• Kod zestawu: 28818

Panel fotowoltaiczny monokrystaliczny Volt Polska 220W MONO posiada ogniwa typu wykonane z pojedynczego kryształu krzemu. Monokrystaliczny panel fotowoltaiczny firmy Volt Polska to większa sprawność, dzięki której do wytworzenia tej samej ilości energii wystarczy mniejsza liczba paneli. Tym samym moduły monokrystaliczne w porównaniu do polikrystalicznych pozwalają oszczędzić więcej przestrzeni. Panel jest pokryty laminowaną folią EVA. Wodoodporny, idealny do instalacji w układach.

Przewody o długości ok 90 centymetrów wychodzące z panelu, zarobione złączami MC4.

Gwarancja jakości:

• Test izolacji elektrycznej
• Test odporności na warunki zewnętrzne
• Test gorącego punktu (Hot-spot)
• Test odporności na promienie UV
• Test wytrzymałości na zmiany temperatury, uderzenia gradu
• Test odporności na wilgoć
• Test wytrzymałości
• Test odporności na obciążenia mechaniczne

Inwerter solarny Volt Polska SINUS PRO ULTRA PLUS 7000 24/230V

• Producent: Volt Polska
• Moc całkowita (chwilowa): 7000VA
• Moc ciągła: 3500W
• Pobór mocy bez obciążenia: ok. 30W
• Napięcie akumulatora: 24VDC
• Zakres Vmp z paneli: 60VDC-500VDC
• Zakres napięcia wejściowego (zasilanie sieciowe): 170VAC-280VAC
• Zakres napięcia wyjściowego (zasilanie sieciowe): 220VAC-230VAC+-5%
• Maksymalny prąd ładowania z sieci: 80A
• Maksymalny prąd ładowania z paneli solarnych: 100A
• Temperatura pracy: -10°C-55°C
• Wymiary: 358 x 295 x 105 mm
• Waga: 6,05 kg
• Gwarancja: 24 miesiące
• Kod produktu: 28801

Opis produktu

Inwerter solarny SINUS PRO ULTRA PLUS 7000 24/230V to urządzenie łączące w sobie kilka funkcji: inwertera, ładowarki solarnej oraz ładowarki do akumulatorów. Czytelny wyświetlacz LCD pozwala na prostą i intuicyjną obsługę za pomocą przycisków dla ustawień takich jak: prąd ładowania akumulatora, priorytet AC/ładowarki słonecznej, dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Najważniejsze cechy:

• Pracuje jako inwerter off-grid (wyspowy)
• Konfigurowalny zakres napięcia wejściowego dla sprzętu gospodarstwa domowego i komputerów za pomocą ustawień wyświetlacza LCD
• Konfigurowalny prąd ładowania akumulatora w zależności od zastosowania, dzięki ustawieniom wyświetlacza LCD
• Konfigurowalny priorytet AC/ładowania solarnego, dzięki ustawieniom wyświetlacza LCD
• Funkcja wybudzania głęboko rozładowanego akumulatora
• Funkcja zimnego startu
• Czysty sinus
• Regulator solarny 100A MPPT (60-500V)
• Współpraca z magazynem energii Ultra 5
• Funkcja EQ - optymalizująca wydajność akumulatora i wydłużająca jego żywotność
• Obsługa wielu priorytetów wyjściowych: UTL, SOL, SBU, SUB
• Zabezpieczenie przeciwzwarciowe, przeciw przeciążeniowe i temperaturowe

Co wyróżnia urządzenie SINUS PRO ULTRA PLUS 7000?

Funkcja wybudzania głęboko rozładowanego akumulatora - urządzenie (np. prostownik, ładowarka) ma możliwość uruchomienia procesu ładowania nawet wtedy, gdy akumulator jest bardzo głęboko rozładowany, czyli jego napięcie spadło poniżej standardowego poziomu rozpoznawanego przez zwykłe ładowarki. Co to dokładnie oznacza?

• Tradycyjne ładowarki często nie rozpoczynają ładowania, jeśli napięcie akumulatora spadnie poniżej określonego progu (np. 10V w przypadku akumulatora 12V), ponieważ nie są w stanie go wykryć.
• Funkcja wybudzania pozwala rozpocząć ładowanie nawet z bardzo niskiego napięcia, np. od 2–3V, co może zapobiega trwałym uszkodzeniom akumulatora.
• Funkcja ma zastosowanie w akumulatorach typu LiFePO4.

Funkcja EQ (Equalization) to proces wyrównywania napięcia między ogniwami w akumulatorach, który ma na celu:

• Optymalizację wydajności akumulatora – zapewnia, że każde ogniwo w akumulatorze pracuje w swoim optymalnym zakresie napięcia.
• Wydłużenie żywotności akumulatora – zapobiega nadmiernemu zużyciu niektórych ogniw, co może prowadzić do ich szybszego zużycia i degradacji.
• Funkcja ma zastosowanie w akumulatorach kwasowo-ołowiowych z ciekłym elektrolitem.

Jak inwerter pracuje w trybie off-grid?

W trybie off-grid inwerter solarny działa niezależnie od sieci energetycznej użytkownika. Energia pozyskana z paneli solarnych magazynowana jest w akumulatorach, a następnie przekazywana do podłączonego obciążenia.

Przy użytkowaniu inwertera z serii SINUS PRO ULTRA pracy w instalacjach fotowoltaicznych (cykliczne ładowanie akumulatorów) zalecamy stosowanie baterii najlepiej do tego przystosowanych, np.: żelowych GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR lub litowych LiFePO4.

Pamiętaj o wybraniu odpowiedniego typu akumulatora w ustawieniach zasilacza oraz właściwego dla pojemności prądu ładowania. Niewłaściwy wybór parametrów ładowania akumulatora może skutkować jego uszkodzeniem i utratą gwarancji na baterię. Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) ) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS).

Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.

Akumulator Green Cell Cube LiFePO4 125Ah 12.8V 1600Wh

• Producent: Green Cell
• Pojemność: 125Ah
• Napięcie: 12.8V
• Typ: LiFePO4
• Rodzaj ogniw: Nowe; Jakość A
• Terminal: Śruba M8
• Żywotność: Do 3000 cykli (przy DoD 100%), do 5500 cykli (przy DoD 60%)
• Temperatura przechowywania: od 0°C do 45°C (przy 60-80% SOC)
• Temperatura pracy podczas rozładowywania: -20℃~60℃
• Temperatura pracy podczas ładowania: 0℃~45℃
• Całkowita energia: 1600Wh
• Ciągły prąd rozładowania: 125A
• Ciągły prąd ładowania: 50A
• Szczytowy prąd rozładowania: 150A
• System zarządzania baterią (BMS)
• Charakterystyka ładowania: CCCV / IU
• Zakres napięcia: 9,2-14,6 V
• Wymiary: 340 x 180 x 225 mm
• Waga: 13.5 kg
• Ilość w zestawie: 2 akumulatory
• Gwarancja: 24 miesiące
• Kod produktu: 28612

Opis produktu

Akumulator litowo-żelazowo-fosforanowy (LiFePO4) - niezawodne źródło energii przez długie lata użytkowania. Wykonany zgodnie z jedną z najbezpieczniejszych technologii litowych na rynku, która zapewnia stabilność chemiczną i termiczną. Dzięki temu może być rozładowywany w szerokim zakresie temperatur od -20°C~60°C.

LiFePO4 charakteryzuje się doskonałą żywotnością. Nawet po ponad 3000 pełnych cykli ładowania (przy głębokości rozładowania 100%) zachowuje powyżej 70% pojemności początkowej. Dzięki temu przez ponad 10 lat można cieszyć się znakomitą wydajnością akumulatora.

Prąd rozładowania ciągłego 1C i szybkie ładowanie

Akumulatory LiFePO4 Green Cell charakteryzuje prąd rozładowania 1C. Oznacza to, że maksymalny prąd, jaki może być bezpiecznie wyciągnięty z akumulatora w ciągu jednej godziny, jest równy jego pojemności nominalnej (Ah).

Urządzenie charakteryzuje niski poziom samorozładowania, ponadto wyższa moc ładowania umożliwia krótszy czas ładowania. Dzięki temu można się skupić na tym, co naprawdę ważne.

Klasa szczelności IP54

Bezpieczna praca nawet w trudnych warunkach! Dzięki klasie szczelności IP54 akumulator jest odporny na zachlapania i pył, co czyni go idealnym rozwiązaniem do różnorodnych zastosowań. Doskonale sprawdzi się m.in. na jachtach, łodziach motorowych, w kamperach, czy w systemach awaryjnych.

System zarządzania baterią BMS

Akumulatory Green Cell LiFePO4 posiadają zaawansowany układ BMS, gwarantujący bezpieczeństwo między innymi przed:

• Nadmiernym rozładowaniem
• Przeładowaniem
• Przeciążeniem
• Przegrzaniem
• Zwarciem

Co więcej, najnowszy LiFePO4 posiada również specjalne zabezpieczenie przed ładowaniem w ujemnych temperaturach, dodatkowo chroniąc urządzenie.

Niezliczone zastosowania i pełen komfort użytkowania

Baterie LiFePO4, zaprojektowano tak, by mogły poradzić sobie nawet w najcięższych warunkach oraz wszędzie tam, gdzie liczy się rozmiar i waga źródła energii. Dzięki temu znajdują zastosowanie m.in. w:

• Samochodach elektrycznych
• Kamperach, skuterach, quadach
• Łodziach elektrycznych
• Wózkach inwalidzkich
• Zabawkach elektrycznych
• Kosiarkach
• Instalacjach fotowoltaicznych
• Układach zasilania awaryjnego (zasilacze UPS, przetwornice)
• Systemach telekomunikacyjnych i radiokomunikacyjnych
• Systemach alarmowych i przeciwpożarowych
• Systemach kontroli dostępu, monitoringu przemysłowego
• Zasilaniu kas i drukarek fiskalnych
• Zasilaniu systemów off-grid np. domki letniskowe, garaże, stodoły, inne

Stabilizator baterii BALANSER AKU PROTECT 24V

• Producent: Volt Polska
• Napięcie znamionowe akumulatora: 2*12V
• Prąd optymalny: 0-5A
• Prąd spoczynkowy: poniżej 3mA
• Zabezpieczenia niskonapięciowe:10V
• Zabezpieczenia: Ochrona przed odwrotną polaryzacją
• Wymiary: 70 x 70 x 27 mm
• Waga: 200 g
• Gwarancja: 24 miesiące
• Kod produktu: 22075

BALANSER AKU PROTECT 24V jest używany do 12V akumulatorów połączonych szeregowo, aby utrzymać równe napięcie akumulatorów. Może być stosowany do akumulatorów AGM, LiFePO4 i żelowych.

Gdy dwa lub więcej akumulatorów pracuje w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne. Jedno napięcie będzie wysokie, drugie niskie.

BALANSER AKU PROTECT zbalansuje napięcie akumulatorów gdy wykryje, że różnica między bateriami wynosi 20 mV. Umożliwi wówczas przepływ prądu z wyższego napięcia do niższego, do momentu osiągnięcia równowagi. Poprawia to wydajność baterii i wydłuża jej żywotność.

Stabilizator baterii BALANSER AKU PROTECT 24V może być używany do 24V, 36 V, 48 V i innych baterii N * 12 V.

• 1 sztuka dla systemu 24V
• 2 sztuki dla systemu 36V
• 3 sztuki dla systemu 48V

2x Kabel 10m - 6mm2 (MC4 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Końcówki: Konektory MC4 i Tulejka
• Gwarancja: 24 miesiące
• Kod produktu: 25930

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

Przewód o długości 10m. pozwala na spięcie panelu lub stringu paneli z regulatorem solarnym / falownikiem / inwerterem solarnym.

Przewód łączący akumulatory z gniazdem DC w inwerterze (Oczko - Oczko)

• Długość: ok. 100 cm
• Przekrój rdzenia kabla: 16mm2
• Ochrona przed korozją: Przewody ocynkowane
• Końcówki: Oczko M10 i Oczko M10
• Kolor: Czarny i czerwony
• Ilość w zestawie: 2 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 26156

Zastosowanie:

• Przewód łączący akumulatory
• Do akumulatorów AGM, żelowych i LiFePO4

Przewód 3SPZC21726 do łączenia akumulatorów

• Długość: 25 cm
• Przekrój rdzenia kabla: 35mm2
• Zastosowanie: do akumulatorów AGM lub żelowych
• Ilość w zestawie: 1 przewód
• Gwarancja: 24 miesiące
• Kod produktu: 22970

Zastosowanie:

• Łączenie równoległe akumulatorów AGM lub żelowych, w celu zwiększenia pojemności.
• Łączenie szeregowe akumulatorów AGM lub żelowych. np. połączenie dwóch akumulatorów 12V uzyskamy baterie akumulatorów 24V.
• Łączenie mieszane (szeregowo-równoległe) akumulatorów AGM lub żelowych w celu zwiększenia pojemności i napięcia.

Schemat połączenia szeregowego akumulatorów w celu uzyskania wyższego napięcia

Łączenie szeregowe realizuje się poprzez połączenie zestawu akumulatorów w taki sposób, że biegun dodatni (+) pierwszego akumulatora łączymy z biegunem ujemnym (-) drugiego akumulatora.

Po wykonaniu połączenia, na początku szeregu znajduje się biegun dodatni (+) a na końcu szeregu biegun ujemny (-). Przy czym pojęcia początek i koniec traktować należy umownie.

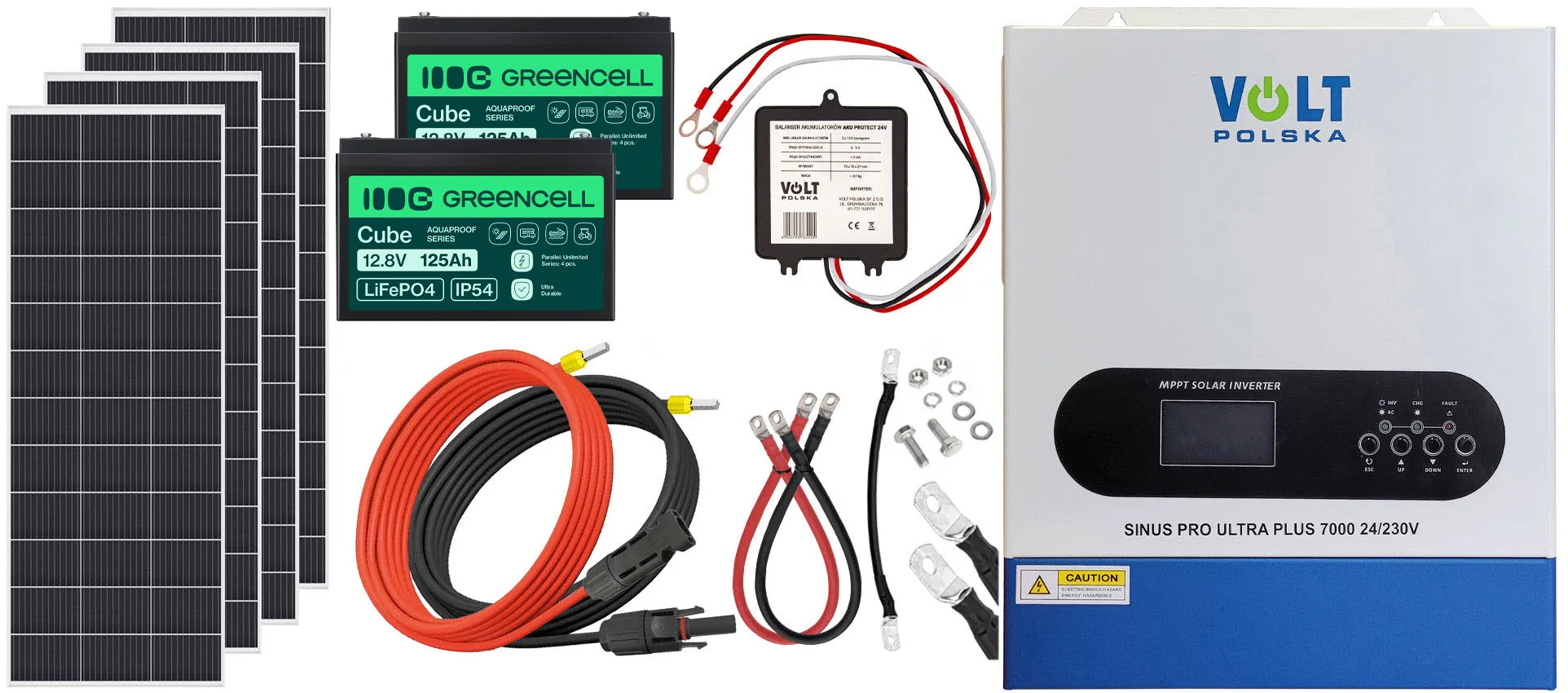

W zestawie:

• Cztery panele fotowoltaiczne Volt Polska MONO 220W 19.5V [1480 x 670 x 35 x 30 mm] + przewód MC4
• Inwerter solarny Volt Polska SINUS PRO ULTRA PLUS 7000 24/230V + 100A MPPT 60-500V
• Dwa akumulatory firmy Green Cell Cube LiFePO4 125Ah 12.8V 1600Wh
• Przewód 3SPZC21726 do łączenia akumulatorów AGM i żelowych
• Stabilizator baterii BALANSER AKU PROTECT 24V
• 2x Przewód łączący akumulatory z gniazdem DC w inwerterze
• 2x Kabel 10m - 6mm2 (MC4 - Tulejka)
