Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Jinko Solar
• Model: Tiger Neo
• Materiał ogniwa: Monokrystaliczne typu N, bifacial
• Technologia modułu: 108 ogniw Half-Cut
• STC Moc maksymalna Pmax: 510W
• STC Napięcie obwodu otwartego Voc: 40.72V
• STC Napięcie mocy maksymalnej Vmp: 34.39V
• STC Prąd zwarcia Isc: 15.73A
• STC Natężenie prądu mocy maksymalnej Imp: 14.83A
• BNPI Moc maksymalna Pmax: 562W
• BNPI Napięcie obwodu otwartego Voc: 40.72V
• BNPI Napięcie mocy maksymalnej Vmp: 34.39V
• BNPI Prąd zwarcia Isc: 17.32A
• BNPI Natężenie prądu mocy maksymalnej Imp: 16.33A
• Sprawność modułu: 22.93%
• Obciążenie mechaniczne przed śniegiem: 5400Pa
• Obciążenie mechaniczne przed wiatrem: 2400Pa
• Maksymalny znamionowy prąd bezpiecznika: 35A
• Temperatura pracy: -40 - +70°C
• Junction Box: Stopień ochrony IP68
• Klasa ochronności: Klasa II
• Klasa odporności ogniowej IEC: Klasa C
• Rama: Anodowany stop aluminium
• Szyba przednia: 2.0mm, powłoka antyrefleksyjna
• Szyba tylna: 2.0mm, szkło wzmacniane termicznie
• Kolor ramy: Czarna
• Tył Modułu (Backsheet): Czarny
• Wymiar: 1961x1134x30mm
• Waga: 27,0kg
• Gwarancja: 15lat
• Ilość w zestawie: 3 panele
• Kod produktu: 31335
• Kod zestawu: 25748

Moduł fotowoltaiczny Jinko Solar 510W w wersji Full Black wyróżnia się znakomitym wyglądem, charakteryzującym się cieńszymi przewodami połączeniowymi i są zbudowane w technologii Half-cut. Moduły N-type wykonane w technologii TOPCon (Tunnel Oxide Passivating Contacts) zapewniają wysoką sprawność w niepełnym nasłonecznieniu oraz wolniejszą degradację wywołaną efektem LID i LeTID. Konstrukcja bifacial (dual glass) umożliwia dodatkową produkcję energii z tylnej strony modułu.

Moduły N-type wykorzystujące technologię JinkoSolar HOT 3.0 oferują lepszą wydajność i niezawodność. Wysoka odporność na mgłę solną i amoniak a także podwyższona wytrzymałość mechaniczna. Odporność na trudne warunki pogodowe potwierdzone certyfikatem na obciążenie wiatrem (2400 Paskali) i obciążenie śniegiem (5400 Paskali).

Lepsze wychwytywanie światła i przewodzenie energii elektrycznej dzięki technologii SMBB zapewniają wyższą moc i niezawodność modułu. Gwarancja znakomitej ochrony przed PID dzięki zoptymalizowanemu procesowi produkcji i kontroli jakości materiałów.

Inwerter solarny Volt Polska SINUS PRO ULTRA 10000

• Producent: Volt Polska
• Moc całkowita (chwilowa): 10000VA
• Moc stała: 5000W
• Napięcie akumulatora: 48VDC
• Zakres napięcia wejściowego (panel fotowoltaiczny): 60VDC-130VDC
• Max prąd ładowania: 80A MPPT
• Zakres napięcia wejściowego (zasilanie sieciowe): 170VAC-280VAC
• Zakres napięcia wyjściowego (zasilanie sieciowe): 220VAC-240VAC
• Prąd ładowania z sieci: 60A
• Zakres napięcia wyjściowego (przetwornica): 230V+-3%
• Temperatura pracy: 0-40°C
• Wymiary: 485 x 318 x 129 mm
• Waga: 11,5 kg
• Gwarancja: 24 miesiące
• Kod produktu: 22558

Opis produktu

Inwerter solarny SINUS PRO ULTRA 10000 to urządzenie łączące w sobie kilka funkcji: inwertera, ładowarki solarnej oraz ładowarki do akumulatorów. Czytelny wyświetlacz LCD pozwala na prostą i intuicyjną obsługę za pomocą przycisków dla ustawień takich jak: prąd ładowania akumulatora, priorytet AC/ładowarki słonecznej, dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Na wyjściu inwerterów, przetwarzających napięcie nie należy stosować żadnych form bezpieczników, również listw antyprzepięciowych, czyli popularnych rozdzielaczy z zabezpieczeniem. Jedyną bezpieczną formą zabezpieczenia układu jest założenie bezpiecznika po stronie akumulatora a jedyną dozwoloną formą rozdzielenia z gniazd sieciowych jest zastosowanie podstawowego rozdzielacza, pozbawionego zabezpieczeń, diod oraz przełączników.

Co wyróżnia zasilacz SINUS PRO ULTRA 10000 na tle innych urządzeń?

Wbudowana przetwornica typu czysty SINUS wytwarza na wyjściu napięcie o „przebiegu sinusoidalnym”, takie samo jak w sieci energetycznej. Dzięki temu, może zasilać urządzenia o charakterze indukcyjnym (m.in. elektronarzędzia siłowe, sprężarki powietrza, klimatyzatory, lodówki, zamrażarki etc.).

Najważniejsze cechy:

• Czysty SINUS
• Konfigurowalny zakres napięcia wejściowego dla sprzętu gospodarstwa domowego i komputerów za pomocą ustawień wyświetlacza LCD
• Konfigurowalny prąd ładowania akumulatora w zależności od zastosowania, dzięki ustawieniom wyświetlacza LCD
• Konfigurowalny priorytet AC/ładowania solarnego, dzięki ustawieniom wyświetlacza LCD
• Kompatybilność z napięciem sieciowym lub mocą generatora
• Automatyczne ponowne uruchomienie podczas przywracania zasilania AC
• Zabezpieczenie przeciw zwarciowe, przeciw przeciążeniowe i termiczne
• Nowoczesna konstrukcja ładowarki zapewnia optymalne ładowanie akumulatora
• Funkcja zimnego startu

Jakie urządzenia zasila SINUS PRO ULTRA 10000?

• Urządzenia RTV np. telewizory, tunery, hi-fi, dvd
• Urządzenia AGD np. lodówki, mikrofalówki, blendery, opiekacze
• Urządzenia biurowe np. drukarki, faksy, komputery, monitory
• Elektronarzędzia np. wiertarki, szlifierki, kątówki
• Pompy, sprężarki

Magazyny energii ULTRA 5 51,2V 100Ah

• Producent: Volt Polska
• Napięcie znamionowe: 51,2V
• Zalecane napięcie ładowania: 57V
• Nominalna pojemność: 100Ah
• Maksymalne napięcie ładowania: 58,5V
• Gęstość energii: 5120Wh
• Zalecane natężenie ładowania: 20A
• Maksymalny prąd ciągły: 100A
• Zalecane napięcie rozładowania: 46V
• Typ zacisków: wtykowy
• Maksymalne napięcie rozładowania: 44,8V
• Moment obrotowy zacisków: 8,5Nm
• Materiał obudowy: SPCC
• Maksymalny prąd rozładowania: 150A/3S
• Żywotność cyklu (0,2 C, 25°C 80% DOD): 6000 cykli
• Efektywność AH – przejazd w obie strony: 98%
• Temperatura rozładownia: (-20 do 55)°C
• Samowyładowanie w ciągu miesiąca: więcej niż 3%
• Temperatura ładowania: (0 do 55)°C
• Maksymalna liczba w równoległym obwodzie: 16
• Temperatura przechowywania: (-20 do 45)°C
• Maksymalna liczba w obwodzie szeregowym: niedozwolone
• Wymiary: 510 x 475 x 160 mm
• Waga: 50kg
• Gwarancja: 24 miesiące
• Kod produktu: 24711

Opis produktu

Magazyny energii ULTRA 5 51,2V 100Ah 100A to urządzenia przeznaczone do przechowywania energii wyprodukowanej przez instalację fotowoltaiczną. Działają na zasadzie gromadzenia, a następnie uwalniania energii elektrycznej w odpowiednim momencie. Słońce nie świeci 24 godziny na dobę, a w większości gospodarstw domowych najwięcej energii zużywa się rano i wieczorem w momencie niedużego nasłonecznienia. Warto więc wytwarzać energię w sprzyjających warunkach, aby później wykorzystać ją właśnie w godzinach największego zużycia prądu. Pozwoli nam to zoptymalizować zużycie prądu i zyskać niezależność energetyczną.

Magazyny energii ULTRA 5 51,2V 100Ah 100A mają szerokie zastosowanie, zarówno w przestrzeni prywatnej (domki jednorodzinne), jak i publicznej (restauracje, hotele, supermarkety, fabryki etc.).

Najważniejsze cechy:

• Zastosowanie ogniw litowo-żelazowo-fosforanowych (LiFePO4), które wpływają na długą żywotność i bezpieczeństwo urządzenia.
• Możliwość wykonania ok. 6 000 cykli, co pozwala wielokrotnie ładować i rozładowywać urządzenie przy zachowaniu co najmniej 60% pierwotnej pojemności. To wszystko przekłada się na długie lata trwałości, co jest istotne w zastosowaniach, gdzie wymagana jest stabilna dostępność energii przez wiele lat.
• System zarządzania BMS (Battery Managemenat System), który monitoruje różne parametry, takie jak napięcie, prąd, temperatura i stan naładowania. Zabezpiecza również urządzenie przed nadmiernym rozładowaniem, przeładowaniem oraz ekstremalnymi temperaturami.
• Modułowa konstrukcja pozwala łączyć magazyny równolegle, dzięki czemu możemy w przyszłości rozbudować instalację fotowoltaiczną oraz zwiększyć pojemności w przypadku wzrostu zapotrzebowania na energię.
• Nowoczesny design oraz niewielkie rozmiary pozwalają na montaż urządzenia praktycznie w każdym wnętrzu.

Charakterystyka BMS:

• Pierwsza ochrona prądu ładowania 105A - Czas opóźnienia: 20 s
• Druga ochrona prądu ładowania 110A - Czas opóźnienia: 2–3 s
• Pierwsza ochrona prądu rozładowania 110A - Czas opóźnienia: 30 s
• Druga ochrona prądu rozładowania 150A - Czas opóźnienia: 2–3 s
• Ochrona przed nadmiernym napięciem ładowania 59,2V - Czas opóźnienia: 1–2 s
• Ochrona przed nadmiernym napięciem rozładowania 43,2V - Czas opóźnienia: 1–2 s
• Ochrona temperaturowa - Temperatura PCB poniżej 95°C, powrót do normalnej pracy poniżej 85°C
• Główny port komunikacji - RS485, opcjonalnie CAN

Dane rozładowania prądem stałym (Ampery przy 25°):

• Czas rozładowania 1h - Napięcie odcięcia (44,8V) 100A
• Czas rozładowania 2h - Napięcie odcięcia (44,8V) 50A
• Czas rozładowania 3h - Napięcie odcięcia (44,8V) 33,3A
• Czas rozładowania 4h - Napięcie odcięcia (44,8V) 25A
• Czas rozładowania 5h - Napięcie odcięcia (44,8V) 20A
• Czas rozładowania 10h - Napięcie odcięcia (44,8V) 10A
• Czas rozładowania 20h - Napięcie odcięcia (44,8V) 5A

Dane rozładowania prądem stałym (Waty przy przy 25°):

• Czas rozładowania 1h - Napięcie odcięcia (44,8V) 5120W
• Czas rozładowania 2h - Napięcie odcięcia (44,8V) 2560W
• Czas rozładowania 3h - Napięcie odcięcia (44,8V) 1706,7W
• Czas rozładowania 4h - Napięcie odcięcia (44,8V) 1280W
• Czas rozładowania 5h - Napięcie odcięcia (44,8V) 1024W
• Czas rozładowania 10h - Napięcie odcięcia (44,8V) 512W
• Czas rozładowania 20h - Napięcie odcięcia (44,8V) 256W

2x Kabel 10m - 6mm2 (MC4-EVO2 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Max napięcie systemu : 1500 V DC (IEC)
• Końcówki: Konektory MC4-EVO 2 i Tulejka
• Gwarancja: 24 miesiące

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4-EVO 2)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

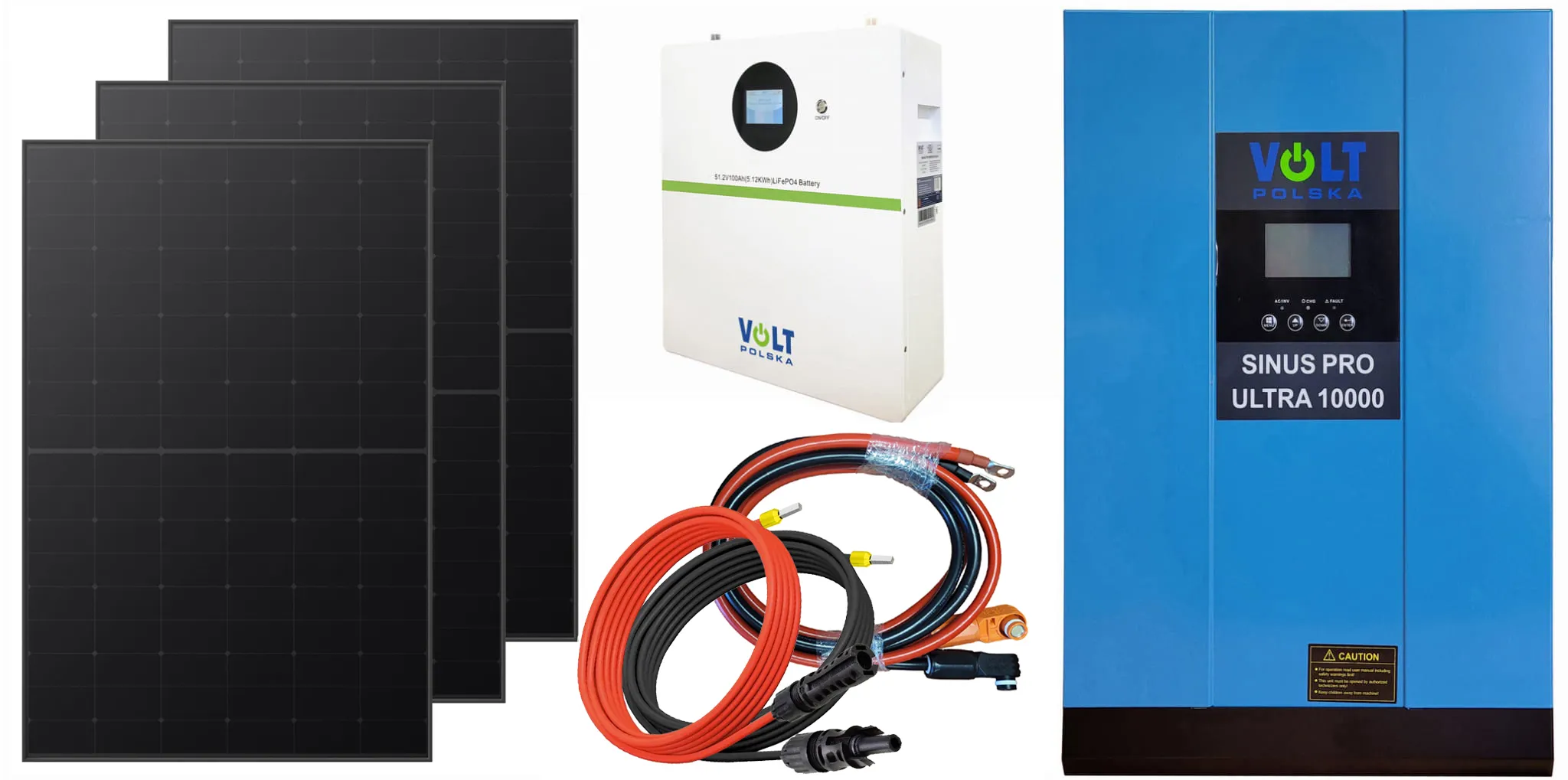

W zestawie:

• Trzy panele fotowoltaiczne Jinko Solar Full Black Bifacial 510W 34.39V [1961x1134x30mm] + przewód MC4-EVO2
• Inwerter solarny Volt Polska SINUS PRO ULTRA 10000
• Magazyny energii Volt Polsk ULTRA 5 51,2V 100Ah 100A
• 2x Kabel 10m - 6mm2 MC4-EVO2 do łączenia paneli
