Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Jinko Solar
• Model: Tiger Neo
• Materiał ogniwa: Monokrystaliczne typu N, bifacial
• Technologia modułu: 108 ogniw Half-Cut
• STC Moc maksymalna Pmax: 510W
• STC Napięcie obwodu otwartego Voc: 40.72V
• STC Napięcie mocy maksymalnej Vmp: 34.39V
• STC Prąd zwarcia Isc: 15.73A
• STC Natężenie prądu mocy maksymalnej Imp: 14.83A
• BNPI Moc maksymalna Pmax: 562W
• BNPI Napięcie obwodu otwartego Voc: 40.72V
• BNPI Napięcie mocy maksymalnej Vmp: 34.39V
• BNPI Prąd zwarcia Isc: 17.32A
• BNPI Natężenie prądu mocy maksymalnej Imp: 16.33A
• Sprawność modułu: 22.93%
• Obciążenie mechaniczne przed śniegiem: 5400Pa
• Obciążenie mechaniczne przed wiatrem: 2400Pa
• Maksymalny znamionowy prąd bezpiecznika: 35A
• Temperatura pracy: -40 - +70°C
• Junction Box: Stopień ochrony IP68
• Klasa ochronności: Klasa II
• Klasa odporności ogniowej IEC: Klasa C
• Rama: Anodowany stop aluminium
• Szyba przednia: 2.0mm, powłoka antyrefleksyjna
• Szyba tylna: 2.0mm, szkło wzmacniane termicznie
• Kolor ramy: Czarna
• Tył Modułu (Backsheet): Czarny
• Wymiar: 1961x1134x30mm
• Waga: 27,0kg
• Ilość w zestawie: 10 paneli
• Gwarancja: 15 lat
• Kod produktu: 31335
• Kod zestawu: 32107

Moduł fotowoltaiczny Jinko Solar 510W w wersji Full Black wyróżnia się znakomitym wyglądem, charakteryzującym się cieńszymi przewodami połączeniowymi i są zbudowane w technologii Half-cut. Moduły N-type wykonane w technologii TOPCon (Tunnel Oxide Passivating Contacts) zapewniają wysoką sprawność w niepełnym nasłonecznieniu oraz wolniejszą degradację wywołaną efektem LID i LeTID. Konstrukcja bifacial (dual glass) umożliwia dodatkową produkcję energii z tylnej strony modułu.

Moduły N-type wykorzystujące technologię JinkoSolar HOT 3.0 oferują lepszą wydajność i niezawodność. Wysoka odporność na mgłę solną i amoniak a także podwyższona wytrzymałość mechaniczna. Odporność na trudne warunki pogodowe potwierdzone certyfikatem na obciążenie wiatrem (2400 Paskali) i obciążenie śniegiem (5400 Paskali).

Lepsze wychwytywanie światła i przewodzenie energii elektrycznej dzięki technologii SMBB zapewniają wyższą moc i niezawodność modułu. Gwarancja znakomitej ochrony przed PID dzięki zoptymalizowanemu procesowi produkcji i kontroli jakości materiałów.

Inwerter solarny Volt Polska SINUS PRO ULTRA-HV 11000 48/230V + 100A MPPT

• Producent: Volt Polska
• Moc całkowita (chwilowa): 11000VA
• Moc stała (ciągła): 5200W
• Przebieg napięcia wyjściowego: Czysty sinus
• Napięcie wyjściowe (inwerter): 230VDC
• Sprawność maksymalna (inwerter): 90%-93%
• Czas przełączania (inwerter): 10ms(UPS)/20ms(APL)
• Napięcie (sieć wejście): 230VAC
• Zakres napięcia wejściowego (sieć): 170~280VAC/90~280VAC/
• Zakres częstotliwości: 50Hz/60Hz
• Napięcie akumulatora: 48VDC
• Zakres napięcia Vmp: 150~430VDC
• Maks. napięcie obwodu otwartego Voc: 450VDC
• Maks. prąd Imp: 80A
• Temperatura pracy: 0°C~50°C
• Wymiary: 295 x 505 x 14,2 mm
• Waga: 8 kg
• Kod produktu: 27408

Opis produktu

Inwerter solarny SINUS PRO ULTRA-HV 11000 48/230V (5200/11000W) + 100A MPPT (450V) + Wi-Fi to urządzenie łączące w sobie kilka funkcji: inwertera, ładowarki solarnej oraz ładowarki do akumulatorów. Czytelny wyświetlacz LCD pozwala na prostą i intuicyjną obsługę za pomocą przycisków dla ustawień takich jak: prąd ładowania akumulatora, priorytet AC/ładowarki słonecznej, dopuszczalne napięcie wejściowe w zależności od różnych zastosowań.

Najważniejsze cechy:

• Pracuje jako inwerter off-grid (wyspowy)
• Konfiguracja parametrów, dzięki ustawieniom wyświetlacza LCD
• Wysokonapięciowy regulator solarny MPPT (450VDC)
• Współpraca z magazynem energii Ultra 5
• Zabezpieczenie przeciwzwarciowe, przeciw przeciążeniowe i temperaturowe
• Oprogramowanie komputerowe przez USB lub w zestawie zewnętrzny moduł zdalnego sterowania WIFI (podgląd i kontrola parametrów)

Jakie urządzenia zasila SINUS PRO ULTRA-HV 11000?

• Urządzenia RTV np. telewizory, tunery, hi-fi, dvd
• Urządzenia AGD np. lodówki, mikrofalówki, blendery, opiekacze
• Urządzenia biurowe np. drukarki, faksy, komputery, monitory
• Elektronarzędzia np. wiertarki, szlifierki, kątówki
• Pompy, sprężarki

Co wyróżnia zasilacz SINUS PRO ULTRA-HV 11000 na tle innych urządzeń?

Wbudowana przetwornica typu czysty SINUS wytwarza na wyjściu napięcie o „przebiegu sinusoidalnym”, takie samo jak w sieci energetycznej. Dzięki temu, może zasilać urządzenia o charakterze indukcyjnym (m.in. elektronarzędzia siłowe, sprężarki powietrza, klimatyzatory, lodówki, zamrażarki etc.).

Wysokie napięcie (High Voltage), dzięki któremu można podłączyć więcej paneli solarnych szeregowo zamiast równolegle. To zapewnia większą wydajność całego układu paneli solarnych.

Jak inwerter pracuje w trybie off-grid?

W trybie off-grid inwerter solarny działa niezależnie od sieci energetycznej użytkownika. Energia pozyskana z paneli solarnych magazynowana jest w akumulatorach, a następnie przekazywana do podłączonego obciążenia.

Przy użytkowaniu inwertera z serii SINUS PRO ULTRA pracy w instalacjach fotowoltaicznych (cykliczne ładowanie akumulatorów) zalecamy stosowanie baterii najlepiej do tego przystosowanych, np.: żelowych GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR lub litowych LiFePO4.

Pamiętaj o wybraniu odpowiedniego typu akumulatora w ustawieniach zasilacza oraz właściwego dla pojemności prądu ładowania. Niewłaściwy wybór parametrów ładowania akumulatora może skutkować jego uszkodzeniem i utratą gwarancji na baterię. Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) ) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS).

Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.

Magazyny energii ULTRA 5 51,2V 280Ah

• Producent: Volt Polska
• Napięcie znamionowe: 51,2V
• Zalecane napięcie ładowania: 57,6V
• Nominalna pojemność: 280Ah
• Maksymalne napięcie ładowania: 58,4V
• Gęstość energii: 14336Wh
• Zalecane natężenie ładowania: 50A
• Maksymalny prąd ciągły: 200A
• Typ zacisków: M8
• Materiał obudowy: SPCC
• Żywotność cyklu (0,2 C, 25°C 80% DOD): 6000 cykli
• Efektywność AH – przejazd w obie strony: powyżej 98%
• Temperatura rozładownia: (-20 do 60)°C
• Samowyładowanie w ciągu miesiąca: poniżej 3%
• Temperatura ładowania: (0 do 55)°C
• Temperatura przechowywania: (-5 do 30)°C
• Maksymalna liczba w równoległym obwodzie: 16szt.
• Maksymalna liczba w obwodzie szeregowym: niedozwolone
• Wymiary: 826x415x238mm
• Waga: 110kg
• Gwarancja: 24 miesiące
• Kod produktu: 32104

Opis produktu

Magazyny energii ULTRA 5 51,2V 280Ah 200A to urządzenia przeznaczone do przechowywania energii wyprodukowanej przez instalację fotowoltaiczną. Działają na zasadzie gromadzenia, a następnie uwalniania energii elektrycznej w odpowiednim momencie. Słońce nie świeci 24 godziny na dobę, a w większości gospodarstw domowych najwięcej energii zużywa się rano i wieczorem w momencie niedużego nasłonecznienia. Warto więc wytwarzać energię w sprzyjających warunkach, aby później wykorzystać ją właśnie w godzinach największego zużycia prądu. Pozwoli nam to zoptymalizować zużycie prądu i zyskać niezależność energetyczną.

Magazyny energii ULTRA 5 51,2V 280Ah 200A mają szerokie zastosowanie, zarówno w przestrzeni prywatnej (domki jednorodzinne), jak i publicznej (restauracje, hotele, supermarkety, fabryki etc.).

Najważniejsze cechy:

• Zastosowanie ogniw litowo-żelazowo-fosforanowych (LiFePO4), które wpływają na długą żywotność i bezpieczeństwo urządzenia.
• Możliwość wykonania ok. 6 000 cykli, co pozwala wielokrotnie ładować i rozładowywać urządzenie przy zachowaniu co najmniej 60% pierwotnej pojemności. To wszystko przekłada się na długie lata trwałości, co jest istotne w zastosowaniach, gdzie wymagana jest stabilna dostępność energii przez wiele lat.
• System zarządzania BMS (Battery Managemenat System), który monitoruje różne parametry, takie jak napięcie, prąd, temperatura i stan naładowania. Zabezpiecza również urządzenie przed nadmiernym rozładowaniem, przeładowaniem oraz ekstremalnymi temperaturami.
• Modułowa konstrukcja pozwala łączyć magazyny równolegle, dzięki czemu możemy w przyszłości rozbudować instalację fotowoltaiczną oraz zwiększyć pojemności w przypadku wzrostu zapotrzebowania na energię.
• Nowoczesny design oraz niewielkie rozmiary pozwalają na montaż urządzenia praktycznie w każdym wnętrzu.

Charakterystyka BMS:

• Pierwsza ochrona prądu ładowania 205A - Czas opóźnienia: 2s
• Druga ochrona prądu ładowania 210A - Czas opóźnienia: 1s
• Pierwsza ochrona prądu rozładowania 205A - Czas opóźnienia: 2s
• Druga ochrona prądu rozładowania 210A - Czas opóźnienia: 100ms
• Ochrona przed nadmiernym napięciem ładowania 58,4V - Czas opóźnienia: 1–2s
• Ochrona przed nadmiernym napięciem rozładowania 43,2V - Czas opóźnienia: 1–2s
• Ochrona temperaturowa - Temperatura PCB poniżej 95°C, powrót do normalnej pracy poniżej 85°C
• Główny port komunikacji - RS485, opcjonalnie CAN

Dane rozładowania prądem stałym (Ampery przy 25°):

• Czas rozładowania 2h - Napięcie odcięcia (43,2V) 140A
• Czas rozładowania 3h - Napięcie odcięcia (43,2V) 93,3A
• Czas rozładowania 4h - Napięcie odcięcia (43,2V) 70A
• Czas rozładowania 5h - Napięcie odcięcia (43,2V) 56A
• Czas rozładowania 10h - Napięcie odcięcia (43,2V) 28A
• Czas rozładowania 20h - Napięcie odcięcia (43,2V) 14A

Dane rozładowania prądem stałym (Waty przy przy 25°):

• Czas rozładowania 2h - Napięcie odcięcia (43,2V) 7168W
• Czas rozładowania 3h - Napięcie odcięcia (43,2V) 4778.6W
• Czas rozładowania 4h - Napięcie odcięcia (43,2V) 3584W
• Czas rozładowania 5h - Napięcie odcięcia (43,2V) 2867.2W
• Czas rozładowania 10h - Napięcie odcięcia (43,2V) 1433.6W
• Czas rozładowania 20h - Napięcie odcięcia (43,2V) 716.8W

Moduł zdalnego sterowania Wi-Fi do SINUS PRO ULTRA serie M/HV

• Producent: Volt Polska
• Napięcie znamionowe: DC5V~12V
• Prąd maksymalny: 2A(DC5V)
• Klasa szczelności: IP65
• Temperatura pracy: - 40 st. C do +85 st. C
• BT standard: BLE5.0
• Zasięg BT: 10m
• Szybkość transmisji: 2400~115200bps(default 9600bps)
• Częstotliwość pracy: 2.412GHz-2.484GHz
• Standard wifi: 802.11b/g/n
• Wzmocnienie anteny: 2.5dBi
• Szyfrowanie sprzętu: WEP, WPA/WPA2
• Obsługiwany protokół: Modbus-TCP
• Wymiary: 70,5 x 29,5 x 105 mm
• Waga: 45,5 g
• Gwarancja: 24 miesiące
• Kod produktu: 27397

Moduł zdalnego sterowania Wi-Fi do SINUS PRO ULTRA serie M / HV to nieduże urządzenie, które m.in.

• Monitoruje wydajność urządzenia i gromadzi kluczowe dane
• Przesyła zebrane informacje do serwera w chmurze
• Umożliwia graficzną prezentację danych zarówno w aplikacji, jak i w chmurze
• Zapewnia pełną kontrolę nad wydajnością instalacji fotowoltaicznej
• Oferuje możliwość aktualizacji oprogramowania inwertera

2x Kabel 10m - 6mm2 (MC4-EVO2 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Max napięcie systemu : 1500 V DC (IEC)
• Końcówki: Konektory MC4 i Tulejka
• Gwarancja: 24 miesiące
• Kod produktu: 25933

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4-EVO 2)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

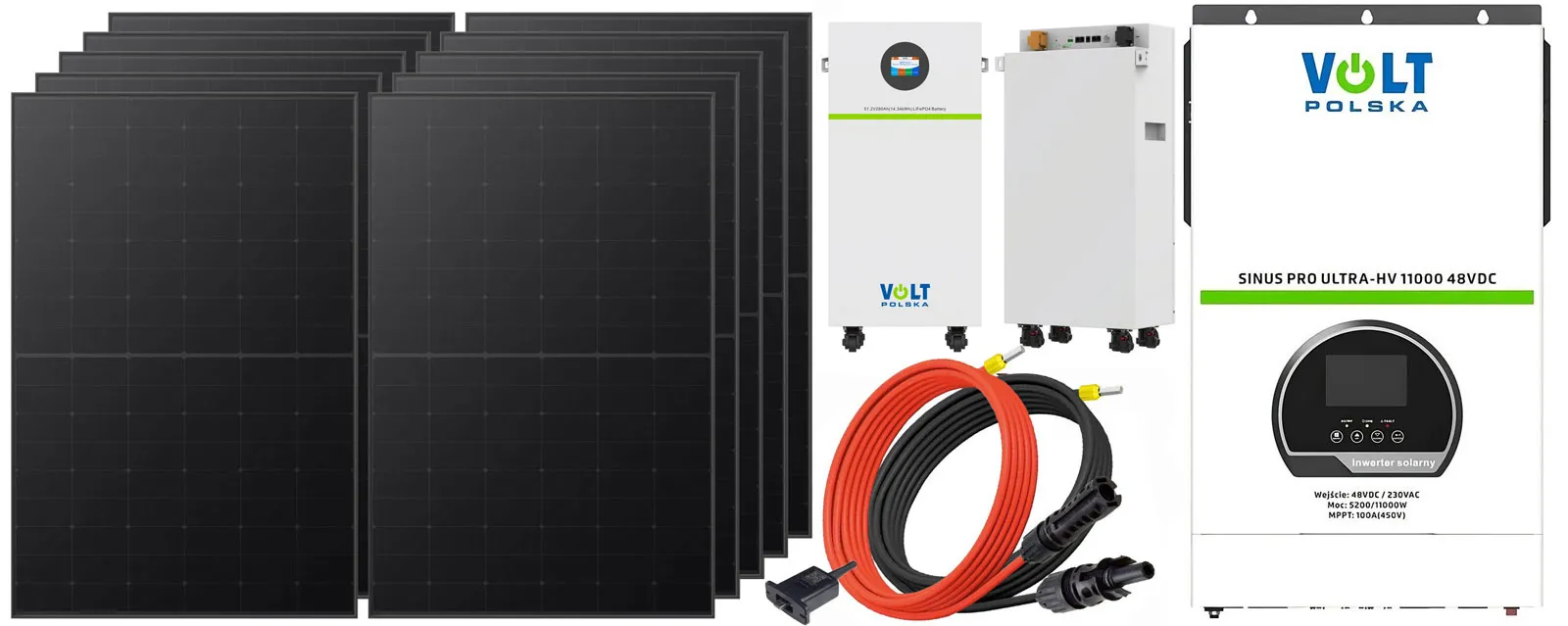

W zestawie:

• Dziesięć paneli fotowoltaicznych Jinko Solar Full Black Bifacial 510W 34.39V [1961x1134x30mm] + przewód MC4-EVO2
• Inwerter solarny Volt Polska SINUS PRO ULTRA-HV 11000 48/230V (5200/11000W) + 100A MPPT (450V)+ Wi-Fi
• Moduł zdalnego sterowania Wi-Fi do SINUS PRO ULTRA serie M/HV
• Magazyny energii Volt Polska ULTRA 5 51,2V 280Ah 200A
• 2x Kabel 10m - 6mm2 MC4-EVO2 do łączenia paneli
