Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Jinko Solar
• Model: Tiger Neo
• Materiał ogniwa: Monokrystaliczne typu N, bifacial
• Technologia modułu: 108 ogniw Half-Cut
• STC Moc maksymalna Pmax: 510W
• STC Napięcie obwodu otwartego Voc: 40.72V
• STC Napięcie mocy maksymalnej Vmp: 34.39V
• STC Prąd zwarcia Isc: 15.73A
• STC Natężenie prądu mocy maksymalnej Imp: 14.83A
• BNPI Moc maksymalna Pmax: 562W
• BNPI Napięcie obwodu otwartego Voc: 40.72V
• BNPI Napięcie mocy maksymalnej Vmp: 34.39V
• BNPI Prąd zwarcia Isc: 17.32A
• BNPI Natężenie prądu mocy maksymalnej Imp: 16.33A
• Sprawność modułu: 22.93%
• Obciążenie mechaniczne przed śniegiem: 5400Pa
• Obciążenie mechaniczne przed wiatrem: 2400Pa
• Maksymalny znamionowy prąd bezpiecznika: 35A
• Temperatura pracy: -40 - +70°C
• Junction Box: Stopień ochrony IP68
• Klasa ochronności: Klasa II
• Klasa odporności ogniowej IEC: Klasa C
• Rama: Anodowany stop aluminium
• Szyba przednia: 2.0mm, powłoka antyrefleksyjna
• Szyba tylna: 2.0mm, szkło wzmacniane termicznie
• Kolor ramy: Czarna
• Tył Modułu (Backsheet): Czarny
• Wymiar: 1961x1134x30mm
• Waga: 27,0kg
• Gwarancja: 15lat
• Ilość w zestawie: 12 paneli
• Kod produktu: 31335
• Kod zestawu: 29237

Moduł fotowoltaiczny Jinko Solar 510W w wersji Full Black wyróżnia się znakomitym wyglądem, charakteryzującym się cieńszymi przewodami połączeniowymi i są zbudowane w technologii Half-cut. Moduły N-type wykonane w technologii TOPCon (Tunnel Oxide Passivating Contacts) zapewniają wysoką sprawność w niepełnym nasłonecznieniu oraz wolniejszą degradację wywołaną efektem LID i LeTID. Konstrukcja bifacial (dual glass) umożliwia dodatkową produkcję energii z tylnej strony modułu.

Moduły N-type wykorzystujące technologię JinkoSolar HOT 3.0 oferują lepszą wydajność i niezawodność. Wysoka odporność na mgłę solną i amoniak a także podwyższona wytrzymałość mechaniczna. Odporność na trudne warunki pogodowe potwierdzone certyfikatem na obciążenie wiatrem (2400 Paskali) i obciążenie śniegiem (5400 Paskali).

Lepsze wychwytywanie światła i przewodzenie energii elektrycznej dzięki technologii SMBB zapewniają wyższą moc i niezawodność modułu. Gwarancja znakomitej ochrony przed PID dzięki zoptymalizowanemu procesowi produkcji i kontroli jakości materiałów.

Hybrydowy inwerter solarny Off-Grid Qoltec Power Factor 1.0 48V 6200W 120A 500V

• Producent: Qoltec
• Typ: Off-grid
• Zmienne napięcie ładowania: 54VDC
• Chłodzenie: 2 x Wentylator
• Moc znamionowa: 6200VA/6200W
• Moc szczytowa: 12400VA
• Zabezpieczenie przed przeładowaniem akumulatora: 63VDC
• Maksymalny prąd ładowania akumulatora z PV: 120A
• Nominalne napięcie wejściowe: 220/230VAC
• Praca bez baterii: Nie
• Częstotliwość pracy: 50Hz / 60Hz (automatyczne wykrywanie)
• Maksymalna moc panelu fotowoltaicznego: 6500W
• Temperatura pracy: - 10°C do 55°C
• Sprawność: 95%
• Maksymalny prąd ładowania: 120A
• Temperatura przechowywania: - 15°C do 60°C
• Czas przełączenia: 10 ms (UPS) 20 ms (Urządzenia domowe)
• Napięcie startowe MPPT: 60VDC
• Przebieg napięcia na wyjściu: Czysta fala sinusoidalna
• Zakres napięcia pracy MPPT: 60 ~ 500VDC
• Rodzaj ładowania: MPPT
• Maksymalne napięcie obwodu otwartego panelu fotowoltaicznego: 500VDC
• Napięcie akumulatora: 48V
• Wyświetlacz: LCD
• Prąd ładowania (AC): 80A
• Interfejs: RS-232, RS485
• Ilość faz: Jednofazowy
• Kolor obudowy: Biały, zielony
• Obsługuje BMS
• Obsługuje akumulatory: LiFePO4, AGM, GEL, DEEP CYCLE
• Wymiary: 450 x 300 x 130 mm
• Waga: 9.85 kg
• Gwarancja: 24 miesiące
• Kod produktu: 28422

Wymagamy zamontowania urządzenia przez wykwalifikowanego instalatora posiadającego odpowiednie uprawnienia. W przypadku montażu przez osoby nieuprawnione gwarancja automatycznie wygasa. Dołączony do zestawu protokół jest integralna częścią gwarancji

Jak działa inwerter hybrydowy w trybie off-grid ?

Wydajność instalacji fotowoltaicznej zależy od doboru odpowiedniego falownika, czyli inwertera solarnego. Falownik pełni kluczową funkcję w tym systemie, zmieniając prąd stały DC wytworzony przez panele fotowoltaiczne w prąd zmienny AC, wykorzystywany przez urządzenia domowe. Inwerter hybrydowy off-grid łączy instalację fotowoltaiczną, magazyn energii oraz sieć energetyczną.

Do zasilania odbiorników i ładowania akumulatora wykorzystuje nadmiar energii słonecznej. Gdy produkcja energii jest większa niż aktualne zapotrzebowanie, nadmiar prądu może być przekazywany do ładowania akumulatorów LiFePO4, AGM, GEL lub magazynu energii, co umożliwia przechowywanie energii na późniejsze wykorzystanie, np. w nocy lub w dniach pochmurnych. Inwerter hybrydowy może automatycznie przełączyć się na tryb off-grid, dostarczając energię z akumulatorów.

Dlaczego warto wybrać inwerter hybrydowy ?

• Falownik z przetwornicą typu czysty sinus
• Automatyczny restart podczas przywracania zasilania AC
• Czytelny, wielofunkcyjny dotykowy wyświetlacz LCD
• Regulator ładowania MPPT o mocy 120A
• Możliwość zasilania z sieci lub z generatora
• Możliwość zmiany ustawień priorytetu ładowarki AC/Solar za pomocą wyświetlacza LCD
• Inteligentna konstrukcja ładowarki zapewniająca optymalną wydajność baterii
• Konfigurowalny zakres napięcia wejściowego dla urządzeń domowych i komputerów osobistych za pomocą ustawień w panelu wyświetlacza LCD
• Konfigurowalny prąd ładowania akumulatora w zależności od urządzeń i komputerów osobistych poprzez ustawienia na wyświetlaczu LCD
• Funkcja zimnego startu
• Zarezerwowany port komunikacyjny dla BMS (RS485, RS232)

Wykorzystaj maksimum możliwości dzięki technologii MPPT

Inwerter do ładowania akumulatorów wykorzystuje nowoczesny regulator ładowania MPPT o mocy 120A, który zwiększa do maksimum pobieraną moc z paneli fotowoltaicznych, wykorzystując do tego zaawansowaną technologię śledzenia maksymalnego punktu poboru mocy.

Posiadanie tej funkcji znacząco wpływa na wydajność instalacji fotowoltaicznej - mogą utrzymać wysoką moc nawet w warunkach niskiego nasłonecznienia. Dodatkowo regulator kontroluje pracę akumulatora i proces ładowania oraz chroni akumulator przed uszkodzeniem.

Wielofunkcyjny dotykowy wyświetlacz LCD

Produkt wyposażony w wielofunkcyjny, dotykowy łatwy w obsłudze wyświetlacz LCD z panelem sterowania. Ułatwia monitorowanie całej instalacji fotowoltaicznej. Pozwala skonfigurować zakres napięcia wejściowego dla urządzeń domowych i komputerów osobistych lub zmienić ustawienia priorytetu ładowarki AC/Solar. Dodatkowo wyświetlacz zapisuje dane i informuje o awariach, odpowiednio reagując, jeśli któryś z parametrów przekracza normę. W przypadku wystąpienia usterki falownik się wyłącza.

Akumulator żelowy firmy Qoltec GEL LongLife 12V 100Ah

• Producent: Qoltec
• Typ akumulatora: LiFePO4
• Zabezpieczenia: Akumulator wyposażony w BMS
• Moc: 1280Wh
• Pojemność: 100 Ah
• Stopień ochrony: IP65
• Napięcie nominalne: 12.8V
• Napięcie odcięcia: 10.4V
• Opór wewnętrzna: 7mΩ
• Standardowy prąd ładowania: 20A
• Maksymalny prąd ładowania: 50A
• Maksymalny prąd rozładowania: 100A
• Rodzaj ładowania: CV
• Ograniczone napięcie znamionowe: 10.4V-14.6V
• Napięcie ładowania akumulatora: 14.4±0.2V
• Ilość cykli ładowania: Zachowują ponad 80% pojemności nawet po 3000 cykli ładowania
• Zabezpieczenie przed przeładowaniem akumulatora: 3.65V
• Typ złącza: M8
• Temperatura rozładowanie: -15˚C ~ +60˚C
• Temperatura ładowanie: 0˚C ~ +60˚C
• Temperatura przechowywanie: -16˚C ~ +50˚C
• Wilgotność względna przechowywania: 45～85%RH
• Kolor: czarny, niebieski
• Wymiary: 165 x 260 x 210 mm
• Waga: 9.70kg
• Ilość w zestawie: 4 akumulatory
• Gwarancja: 24 miesiące
• Kod produktu: 26427

Utrzymują stabilne napięcie podczas każdego cyklu ładowania i rozładowywania

Jeśli szukasz naprawdę trwałego źródła energii akumulator LiFePO4 marki Qoltec będzie bardzo dobrą inwestycją. Tego typu akumulator to przede wszystkim stabilność termiczna i chemiczna, która umożliwia pracę w bardzo ekstremalnych warunkach, nie wpływa negatywnie na wydajność akumulatora i pozwala mu zachować pełną pojemność.

Całkowicie bezobsługowy akumulator o niskim poziomie samorozładowania

Akumulatory LiFePO4 to trwałość i wydajność w jednym:

• głębokość rozładowania na poziomie 100%
• bardzo niski wskaźnik samorozładowania baterii
• braku efektu pamięci, wpływa korzystnie na bardzo wydajną pracę cykliczną i buforową
• dłuższa żywotność - ponad 3000 cykli ładowania i rozładowania
• bateria całkowicie bezobsługowa, brak konieczności uzupełniania elektrolitu
• wyższa gęstość energii w porównaniu do np. akumulatorów kwasowo-ołowiowych o tych samych pojemnościach przekłada się na zdecydowanie niższą wagę
• bezpieczeństwo dla środowiska
• nie wydzielają toksycznych gazów i związków chemicznych
• możliwość pracy w dowolnej pozycji, brak konieczności ustawienia w pozycji poziomej
• odporna na wstrząsy

Żywotność ponad 3000 cykli ładowania

Nasze akumulatory są niezwykle wydajne i odporne na głębokie rozładowania. Wyróżniają się dłuższą żywotnością przy zachowaniu swoich właściwości, wynoszącą ponad 3000 cykli ładowania i rozładowania, a to daje im dużą przewagę nad innymi bateriami dostępnymi obecnie na rynku. Ponadto nie zanieczyszczają środowiska, podlegają recyklingowi, są nietoksyczne i niepalne, co zwiększa bezpieczeństwo stosowania w fotowoltaice.

Zastosowanie akumulatorów LiFePO4

Szereg zalet i korzyści płynących z funkcjonalności akumulatorów litowo-żelazowo-fosforanowych sprawia, że spełnią oczekiwania nawet najbardziej wymagających użytkowników i świetnie sprawdzą się :

• w fotowoltaice, jako zasilanie magazynu energii, systemy off-grid
• źródło zasilania awaryjnego, zasilacze UPS, przetwornice napięcia
• systemy alarmowe, systemy kontroli dostępu
• kampery, przyczepy
• samochody elektryczne
• na jachcie, łodzi, motorówce
• wózki golfowe, wózki inwalidzkie
• oświetlenie awaryjne
• elektronarzędzia, kosiarki
• zabawki elektryczne, quady

BMS czyli Inteligentny system zarządzania baterią

Wszystkie akumulatory LiFePO4 marki Qoltec zostały wyposażone w system BMS, czyli który jest istotnym elementem zabezpieczającym baterię. System dba o zwiększenie żywotności. Stale monitoruje pracę akumulatora chroniąc ogniwa przed przegrzaniem, przeładowaniem oraz głębokim rozładowaniem, odcina zasilanie w momencie przekroczenia wartości stwarzających potencjalne zagrożenie dla akumulatora i podłączonych do niego urządzeń.

Stabilizator baterii BALANSER AKU PROTECT 48V

• Producent: Volt Polska
• Napięcie znamionowe akumulatora: 4*(2.4V/3.6V/6V/9V/12V)
• Prąd optymalny: 0-10A
• Prąd spoczynkowy: 5mA(12V), 1.2mA(2.4)
• Zabezpieczenia niskonapięciowe: 1.8V
• Zabezpieczenia: Ochrona przed odwrotną polaryzacją
• Wymiary: 62 x 124 x 27 mm
• Waga: 400 g
• Gwarancja: 24 miesiące
• Kod produktu: 23030

BALANSER AKU PROTECT 48V jest używany do akumulatorów, które są połączone szeregowo, aby utrzymać równe napięcie akumulatorów podczas ładowania i rozładowywania. Może być stosowany do akumulatorów AGM, LiFePO4 i żelowych.

BALANSER AKU PROTECT umożliwia przepływ prądu z wyższego napięcia do niższego, do momentu osiągnięcia równowagi. Urządzenie zaczyna działać gdy różnica między bateriami wynosi 10 mV. Można go połączyć z systemem bateryjnym na stałe, aby równowaga energetyczna systemu była sterowana automatycznie, bez regulacji ręcznej.

Gdy akumulatory pracują w połączeniu szeregowym, napięcie poszczególnych akumulatorów może być różne, ze względu na różnicę składu chemicznego każdego ogniwa i temperatury. Jedno napięcie będzie wysokie, drugie niskie. Taka różnica napięć może spowodować utratę równowagi baterii, jedna bateria będzie przeciążona, druga nie wystarczająco naładowana. Ponadto, różnica napięcia zwiększa się w powtórnym procesie ładowania i rozładowania akumulatora, co w konsekwencji może spowodować przedwczesne uszkodzenie akumulatorów.

Stabilizator baterii może być zastosowany z akumulatorami typu: kwasowo-ołowiowy (VRLA), litowo-żelazowo-fosforanowy, niklowo-kadmowy Ni-Cd, niklowo-metalowo-wodorkowy Ni-MH. Urządzenie zaczyna działać gdy napięcie jest wyższe niż 2,4V. co oznacza, że może być używany w pojedynczej baterii od 2,4V do 12V. Do jednego stabilizatora można podłączyć cztery baterie jednocześnie. Jeśli podłączonych jest mniej niż 4 baterie, dodatkowy kabel może być wolny, nie wpływa to na równowagę.

Na działanie stabilizatora nie wpływa również sposób podłączenia akumulatora, niezależnie od tego, czy jest podłączony szeregowo, czy równolegle, działa w oby przypadkach.

Przewód 3SPZC21726 do łączenia akumulatorów

• Długość: 25 cm
• Przekrój rdzenia kabla: 35mm2
• Zastosowanie: do akumulatorów AGM lub żelowych
• Ilość w zestawie: 3 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 22970

Zastosowanie:

• Łączenie równoległe akumulatorów AGM lub żelowych, w celu zwiększenia pojemności.
• Łączenie szeregowe akumulatorów AGM lub żelowych. np. połączenie dwóch akumulatorów 12V uzyskamy baterie akumulatorów 24V.
• Łączenie mieszane (szeregowo-równoległe) akumulatorów AGM lub żelowych w celu zwiększenia pojemności i napięcia.

Schemat połączenia szeregowego akumulatorów w celu uzyskania wyższego napięcia

Łączenie szeregowe realizuje się poprzez połączenie zestawu akumulatorów w taki sposób, że biegun dodatni (+) pierwszego akumulatora łączymy z biegunem ujemnym (-) drugiego akumulatora. Następnie biegun dodatni (+) drugiego akumulatora łączymy z biegunem ujemnym (-) trzeciego akumulatora i podobnie z kolejnymi.

Po wykonaniu połączenia, na początku szeregu znajduje się biegun dodatni (+) a na końcu szeregu biegun ujemny (-). Przy czym pojęcia początek i koniec traktować należy umownie.

2x Kabel 10m - 6mm2 (MC4-EVO2 - Tulejka)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Max napięcie systemu : 1500 V DC (IEC)
• Końcówki: Konektory MC4 i Tulejka
• Gwarancja: 24 miesiące
• Kod produktu: 25933

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4-EVO 2)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

Przewód łączący akumulatory z gniazdem DC w inwerterze (Oczko - Tulejka)

• Długość: ok. 100 cm
• Przekrój rdzenia kabla: 16mm2
• Ochrona przed korozją: Przewody ocynkowane
• Końcówki: Oczko i Tulejka
• Kolor: Czarny i czerwony
• Ilość w zestawie: 2 przewody
• Gwarancja: 24 miesiące
• Kod produktu: 28923

Zastosowanie:

• Przewód łączący akumulatory z gniazdem DC w inwerterze
• Do akumulatorów AGM, żelowych i LiFePO4

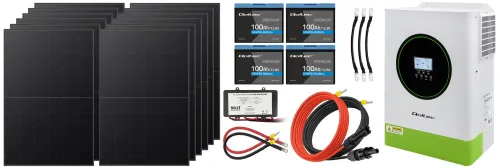

W zestawie:

• Dwanaście paneli fotowoltaicznych Jinko Solar Full Black Bifacial 510W 34.39V [1961x1134x30mm] + przewód MC4-EVO2
• Hybrydowy inwerter solarny Off-Grid Qoltec Power Factor 1.0 48V 6200W 120A 500V
• Cztery akumulatory Qoltec LiFePO4 12.8V 100Ah (100A) + bezobsługowy BMS
• Trzy przewody 3SPZC21726 do łączenia akumulatorów AGM i żelowych
• Stabilizator baterii BALANSER AKU PROTECT 48V
• 2x Przewód łączący akumulatory z gniazdem DC w inwerterze
• 2x Kabel 10m - 6mm2 (MC4 - Tulejka)
