Do każdego zakupionego zestawu, dołączona jest szczegółowa instrukcja, oraz schemat montażu.

Specyfikacja:

• Producent: Trina Solar
• Model: Vertex S+
• Materiał ogniwa: Monokrystaliczny
• Technologia modułu: 144 ogniw 1/3 Cut N type i-TOPCon
• STC Moc maksymalna Pmax: 445W
• STC Napięcie obwodu otwartego Voc: 52.6V
• STC Napięcie mocy maksymalnej Vmp: 44.3V
• STC Prąd zwarcia Isc: 10.71A
• STC Natężenie prądu mocy maksymalnej Imp: 10.05A
• NOCT Moc maksymalna Pmax: 339W
• NOCT Napięcie obwodu otwartego Voc: 49.8V
• NOCT Napięcie mocy maksymalnej Vmp: 41.3V
• NOCT Prąd zwarcia Isc: 8.63A
• NOCT Natężenie prądu mocy maksymalnej Imp: 8.20A
• Sprawność modułu: 22.3%
• Napięcie maksymalne: 1500V
• Maksymalna wartość zabezpieczenia przed prądem wstecznym: 20A
• Obciążenie mechaniczne przed śniegiem: 5400Pa
• Obciążenie mechaniczne przed wiatrem: 4000Pa
• Temperaturowy współczynnik napięciowy: -0.25%/°C
• Przednie szkło: 1,6mm, wysoka przepuszczalność, szkło wzmocnione, powłoką antyrefleksyjną AR
• Tylna szyba: 1,6mm, szkło o wysokiej przepuszczalności, wzmocnione termicznie
• Skrzynka Przyłączeniowa (J-Box): stopień ochrony IP68
• Kolorystyka: Pełny Czarny
• Tył Modułu (Backsheet): Czarno-Biały
• Wymiar: 1762x1134x30mm
• Waga: 21,0kg
• Ilość w zestawie: 5 paneli
• Gwarancja: 25 lat
• Kod produktu: 31525
• Kod zestawu: 27804

Moduł fotowoltaiczny Trina 445W z serii Vertex S+ z podwójnym szkłem zbudowany jest z ogniw monokrystalicznych o wielkości wafla krzemowego 210mm w technologii komórek i-TOPCon typu N. Vertex S+ posiada kilka innowacyjnych cech konstrukcyjnych pozwalających na osiągnięcie wysokiej mocy wyjściowej. Doskonały współczynnik temperaturowy, doskonała wydajność nawet przy niskim natężeniu promieniowania. Ponadto, dzięki połączeniom o dużej gęstości sprawność modułów Vertex S+ osiąga nawet 22.3%.

Technologia Multi-busbar, zastosowana w modułach Trina Vertex S+, integruje zaawansowane technologie cięcia nieniszczącego i hermetyzacji o wysokiej gęstości. Odpowiada również za zwiększoną absorpcję światła i doskonale pasuje do ogniw o dużej powierzchni. Integracja technologii pozwala Vertexowi osiągnąć wyższą moc i wydajność generowania energii na wat.

Cechy i funkcje produktu:

• Obciążenie śniegiem do 5400Pa i wiatrem do 4000Pa
• Mniejsze koszty instalacji dzięki większej mocy i wydajności
• Wysoka i stabilna sprawność do 22.3% dzięki innowacyjnej technologii wytwarzania
• Podwójne szkło ochronne zapewniające zwiększoną odporność na korozję, ogień i ekstremalne warunki atmosferyczne, co przedłuża żywotność modułu.
• Dodatnia tolerancja mocy do +5W
• Dobra współpraca z optymalizatorami mocy
• Zminimalizowane mikropęknięcia dzięki innowacyjnej technologii cięcia nieniszczącego
• Ogniwa o dużej powierzchni oparte na waflach krzemowych 210 mm
• Technologia Multi-busbar zapewniająca lepszy efekt wychwytywania światła
• Doskonała wydajność nawet przy niskim natężeniu promieniowania słonecznego

Inwerter solarny Volt Polska GREEN BOOST MPPT-3000T Terminal

• Producent: Volt Polska
• Moc maksymalna: 3000W
• Zakres napięcia z paneli: 120VDC ~ 350VDC
• Zakres napięcia wyjściowego: 120 - 245VAC/50Hz
• Maksymalna moc paneli PV: do 4500W
• Rodzaj napięcia wyjściowego: modyfikowana sinusoida
• Częstotliwość napięcia wyjściowego: 50Hz
• Rodzaj zasilania (wejściowe): MC4 (żeńskie-męskie)
• Gniazdo wejściowe: listwa przyłączeniowa
• Zabezpieczenia przeciążeniowe/zwarciowe/nadnapięciowe
• Zabezpieczenie przed przegrzaniem: 100°C
• Temperatura pracy: 25°C ÷ 55°C
• Sprawność: poniżej 95%
• Chłodzenie: aktywne
• Stopień ochrony: IP21
• Wymiary: 311 x 232 x 140 mm
• Waga: 3,3 kg
• Gwarancja: 24 miesiące
• Kod produktu: 26149

Uwaga przetwornica w nowej wersji Terminal posiada gniazda zaciskowe

Opis produktu

Przetwornica Green Boost 3000T jest przeznaczona do bezpośredniego zastosowania paneli fotowoltaicznych do zasilania urządzeń grzewczych, na przykład takich jak grzałki elektryczne, bojlery, maty grzewcze, ogrzewanie podłogowe i tym podobne. Prąd stały który jest wytwarzany w panelach, którym nie można zasilać bezpośrednio urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, który nadaje się do zasilana w/w urządzeń.

Wymagane jest od 4 do 9 klasycznych paneli PV (250W - 400W), które będą podłączone szeregowo, a ich sumaryczne napięcie będzie w zakresie od 120 V do 350 V. Nasza przetwornica posiada wewnętrzne zabezpieczenie mocy maksymalnej które wynosi 3kW, natomiast całkowita moc paneli nie powinna być większa niż 5kW.

Green Boost pozwala na podłączenie dwóch urządzeń grzewczych, np. dwóch bojlerów. Jeden z nich będzie nagrzewany jako pierwszy. Drugi bojler będzie nagrzewany w sytuacji kiedy termostat pierwszego bojlera przerwie pobór energii.

Dzięki zastosowaniu technologii MPPT przetwornica automatycznie dostosuje się do mocy bojlera, w celu zoptymalizowania poboru energii z paneli fotowoltaicznych.

W jaki sposób działa przetwornica GREEN BOOST MPPT 3000T?

Prąd stały wytwarzany na panelach, który nie nadaje się do bezpośredniego zasilania urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można zasilać urządzenia grzewcze podłączane do listwy przyłączeniowej przetwornicy.

Na wyjściu inwerterów, przetwarzających napięcie nie należy stosować żadnych form bezpieczników, również listw antyprzepięciowych, czyli popularnych rozdzielaczy z zabezpieczeniem. Jedyną bezpieczną formą zabezpieczenia układu jest założenie bezpiecznika po stronie akumulatora a jedyną dozwoloną formą rozdzielenia z gniazd sieciowych jest zastosowanie podstawowego rozdzielacza, pozbawionego zabezpieczeń, diod oraz przełączników.

Jakie urządzenia zasila przetwornica solarna GREEN BOOST MPPT?

• Bojlery elektryczne
• Grzejniki
• Grzałki elektryczne
• Maty elektryczne
• Ogrzewanie podłogowe

2x Kabel 10m - 6mm2 (MC4-EVO2 - MC4-EVO2)

• Długość: 2 x 10m
• Przekrój rdzenia kabla: 6 mm2
• Metal: Miedź
• Ochrona przed korozją: Przewody ocynkowane
• Kolor: Czarny i czerwony
• Max napięcie systemu : 1500 V DC (IEC)
• Końcówki: Konektory MC4-EVO 2
• Gwarancja: 24 miesiące
• Kod produktu: 25932

Zastosowanie:

• Przewody zostały zaprojektowane szczególnie do stosowania przy produkcji energii słonecznej.
• Używamy ich do łączenia paneli fotowoltaicznych.
• Kabel nadaje się na zewnątrz* i wewnątrz budynków.
• Nadaje się do instalacji fotowoltaicznych montowanych na dachach jak i na gruncie (dotyczy złącz MC4-EVO 2)
• Bardzo wysoka odporność na działanie promieni słonecznych.
• Dla bezpieczeństwa użyto materiałów ognioodpornych najwyższej jakości.

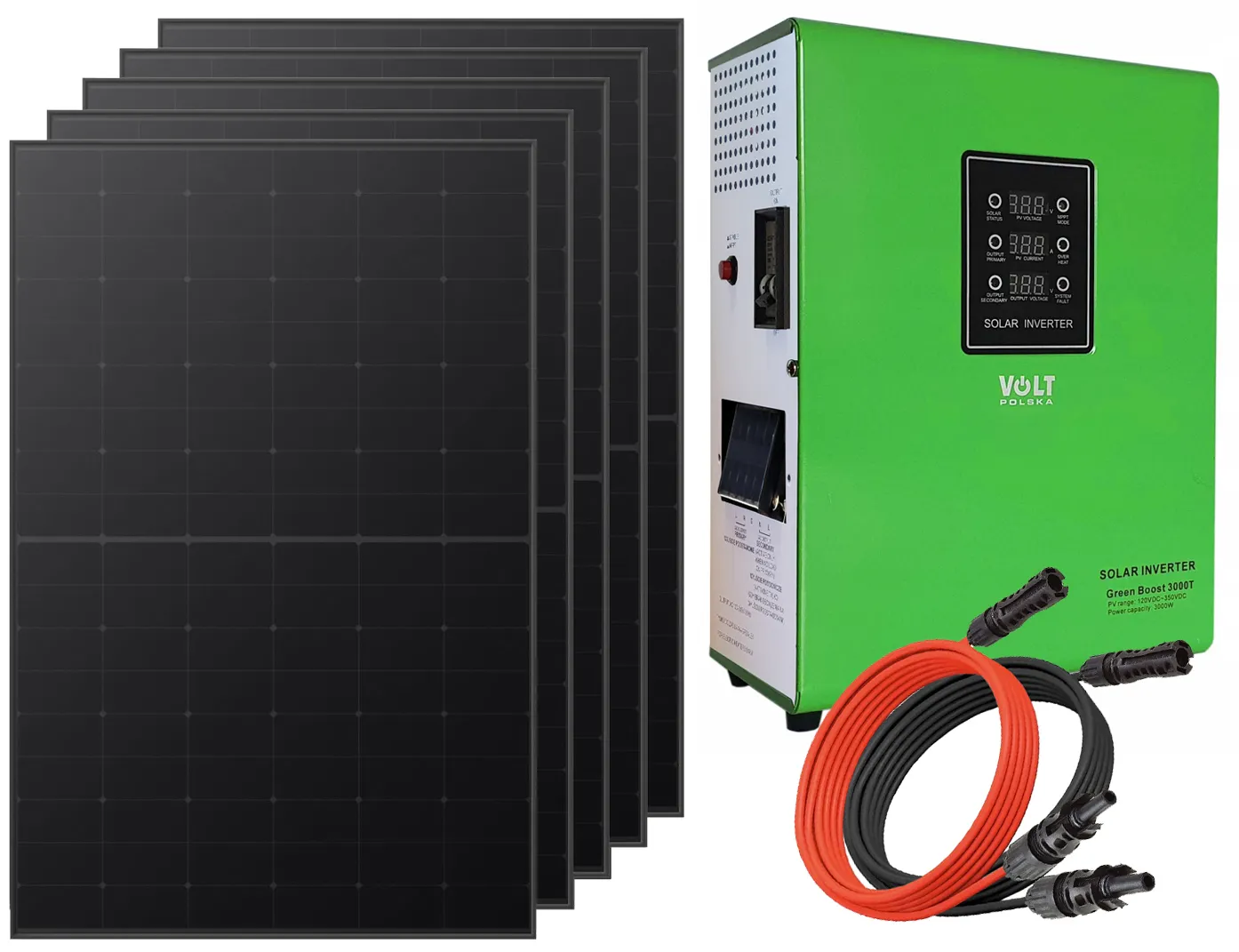

W zestawie:

• Pięć paneli fotowoltaiczne Trina Solar z podwójnym szkłem 445W 41.3V [1762x1134x30mm] + przewód MC4 EVO2
• Inwerter solarny solarna Volt Polska GREEN BOOST MPPT-3000T Terminal
• 2x Kabel 10m - 6mm2 (MC4-EVO2-MC4-EVO2)
