Specyfikacja:

• Producent: Volt Polska
• Moc stała (ciągła): 8000W
• Napięcie nominalne (Wejście PV (DC): 550V
• Maksymalne napięcie (Wejście PV (DC): 800V
• Zakres napięcia MPPT (Wejście PV (DC): 200-650V
• Maksymalny prąd wejściowy (Wejście PV (DC): 13A/13A
• Liczba układów MPPT: 2
• Liczba łańcuchów na wejście MPPT: 2
• Zakres napięcia wyjściowego (Inwerter wyjście AC): 220/380,230/400V
• Zakres częstotliwości: 50Hz/60Hz
• Połączenie sieciowe: 3-fazowe
• Maksymalny prąd wyjściowy (Inwerter wyjście AC): 13,4/12,8A
• Napięcie (Akumulator): 48V
• Zakres napięcia akumulatora: 40-60V
• Maksymalny prąd ładowania (Akumulator): 190A
• Przebieg napięcia wyjściowego: Czysty sinus
• Zabezpieczenia: Przeciążeniowe, przeciwzwarciowe, temperaturowe
• Maks. sprawność (panel solarny): 97,10%
• Interfejs: RS485/CAN
• Chłodzenie: Wentylatory
• Temperatura pracy: -25°C~60°C >45℃
• Wymiary: 446 x 692 x 260mm
• Waga: 38kg
• Gwarancja: 24 miesiące
• Kod produktu: 29085
• Kod zestawu: 32114

Najważniejsze cechy:

• Łączy funkcję falownika on-gridowego (sieciowego) oraz off-gridowego (wyspowego);
• Łatwa konfiguracja parametrów poprzez dotykowy wyświetlacz LCD;
• Wbudowany Smart Meter oraz przekładniki prądowe w zestawie z inwerterem;
• Współpraca z magazynem energii Ultra 5;
• Zabezpieczenie przeciwzwarciowe, przeciwprzeciążeniowe i temperaturowe;
• Oprogramowanie komputerowe przez USB lub w zestawie zewnętrzny moduł zdalnego sterowania WIFI (podgląd i kontrola parametrów);
• Kompatybilny z systemem BMS;
• Zasilanie 3-fazowe z mocą ciągłą do 8kW dla pracy wyspowej (bez zasilania sieciowego);
• Możliwość podłączenia agregatu prądotwórczego 3-fazowego z opcją autostartu (wbudowany przekaźnik);
• 5 trybów pracy: Store Mode, Load First Mode, Battery First Mode, Grid First Mode i Advanced Mode (ręczne ustawienie trybu pracy dla różnych godzin doby);
• Możliwość pracy równoległej do trzech inwerterów;
• Możliwość współpracy z innymi falownikami wpiętymi w instalację elektryczną budynku (ładowanie baterii nadwyżką energii z innego falownika).

Jakie urządzenia zasila ULTRA HYBRID PRO 8K 3F

• Urządzenia RTV np. telewizory, tunery, hi-fi, dvd;
• Urządzenia AGD np. lodówki, mikrofalówki, blendery, opiekacze;
• Urządzenia biurowe np. drukarki, faksy, komputery, monitory;
• Elektronarzędzia np. wiertarki, szlifierki, kątówki;
• Pompy, sprężarki;

Jak inwerter hybrydowy łączy 2 funkcje on-grid/off-grid?

• Tryb on-grid: W trybie on-grid gdy instalacja fotowoltaiczna jest podłączona do instalacji elektrycznej użytkownika poprzez dwukierunkowy licznik energii, inwerter hybrydowy pracuje jak typowy falownik on-grid. Konwertuje prąd stały (DC) generowany przez panele solarne na prąd zmienny (AC), dzięki któremu możemy zasilić urządzenia elektryczne w domu. Nadwyżki energii są przesyłane przez inwerter do sieci energetycznej.
• Tryb off-grid: W trybie off-grid inwerter hybrydowy działa niezależnie od sieci energetycznej użytkownika. Energia pozyskana z paneli solarnych magazynowana jest w akumulatorach, a następnie przekazywana do podłączonego obciążenia.

Przy użytkowaniu inwertera z serii ULTRA HYBRID pracy w instalacjach fotowoltaicznych (cykliczne ładowanie akumulatorów) zalecamy stosowanie baterii najlepiej do tego przystosowanych, np.: żelowych GEL VPRO SOLAR, DEEP CYCLE VPRO SOLAR lub litowych LiFePO4.

Pamiętaj o wybraniu odpowiedniego typu akumulatora w ustawieniach zasilacza oraz właściwego dla pojemności prądu ładowania. Niewłaściwy wybór parametrów ładowania akumulatora może skutkować jego uszkodzeniem i utratą gwarancji na baterię. Używanie akumulatorów bezobsługowych typu AGM (np: serie AGM, AGM OPTI, AGM VPRO) ) do pracy w instalacjach fotowoltaicznych (układy ładowania cyklicznego) może powodować szybszą utratą sprawności/pojemności akumulatora. Takie baterie przeznaczone są i najlepiej sprawdzają się w pracy buforowej (podtrzymanie napięcia, układy zasilania awaryjnego UPS).

Tak samo jak w przypadku innych typów akumulatorów, nieodpowiednie dobranie prądu ładowania może skutkować jego uszkodzeniem i utratą gwarancji na akumulator.

Magazyny energii ULTRA 5 51,2V 280Ah

• Producent: Volt Polska
• Napięcie znamionowe: 51,2V
• Zalecane napięcie ładowania: 57,6V
• Nominalna pojemność: 280Ah
• Maksymalne napięcie ładowania: 58,4V
• Gęstość energii: 14336Wh
• Zalecane natężenie ładowania: 50A
• Maksymalny prąd ciągły: 200A
• Typ zacisków: M8
• Materiał obudowy: SPCC
• Żywotność cyklu (0,2 C, 25°C 80% DOD): 6000 cykli
• Efektywność AH – przejazd w obie strony: powyżej 98%
• Temperatura rozładownia: (-20 do 60)°C
• Samowyładowanie w ciągu miesiąca: poniżej 3%
• Temperatura ładowania: (0 do 55)°C
• Temperatura przechowywania: (-5 do 30)°C
• Maksymalna liczba w równoległym obwodzie: 16szt.
• Maksymalna liczba w obwodzie szeregowym: niedozwolone
• Wymiary: 826x415x238mm
• Waga: 110kg
• Gwarancja: 24 miesiące
• Kod produktu: 32104

Opis produktu

Magazyny energii ULTRA 5 51,2V 280Ah 200A to urządzenia przeznaczone do przechowywania energii wyprodukowanej przez instalację fotowoltaiczną. Działają na zasadzie gromadzenia, a następnie uwalniania energii elektrycznej w odpowiednim momencie. Słońce nie świeci 24 godziny na dobę, a w większości gospodarstw domowych najwięcej energii zużywa się rano i wieczorem w momencie niedużego nasłonecznienia. Warto więc wytwarzać energię w sprzyjających warunkach, aby później wykorzystać ją właśnie w godzinach największego zużycia prądu. Pozwoli nam to zoptymalizować zużycie prądu i zyskać niezależność energetyczną.

Magazyny energii ULTRA 5 51,2V 280Ah 200A mają szerokie zastosowanie, zarówno w przestrzeni prywatnej (domki jednorodzinne), jak i publicznej (restauracje, hotele, supermarkety, fabryki etc.).

Najważniejsze cechy:

• Zastosowanie ogniw litowo-żelazowo-fosforanowych (LiFePO4), które wpływają na długą żywotność i bezpieczeństwo urządzenia.
• Możliwość wykonania ok. 6 000 cykli, co pozwala wielokrotnie ładować i rozładowywać urządzenie przy zachowaniu co najmniej 60% pierwotnej pojemności. To wszystko przekłada się na długie lata trwałości, co jest istotne w zastosowaniach, gdzie wymagana jest stabilna dostępność energii przez wiele lat.
• System zarządzania BMS (Battery Managemenat System), który monitoruje różne parametry, takie jak napięcie, prąd, temperatura i stan naładowania. Zabezpiecza również urządzenie przed nadmiernym rozładowaniem, przeładowaniem oraz ekstremalnymi temperaturami.
• Modułowa konstrukcja pozwala łączyć magazyny równolegle, dzięki czemu możemy w przyszłości rozbudować instalację fotowoltaiczną oraz zwiększyć pojemności w przypadku wzrostu zapotrzebowania na energię.
• Nowoczesny design oraz niewielkie rozmiary pozwalają na montaż urządzenia praktycznie w każdym wnętrzu.

Charakterystyka BMS:

• Pierwsza ochrona prądu ładowania 205A - Czas opóźnienia: 2s
• Druga ochrona prądu ładowania 210A - Czas opóźnienia: 1s
• Pierwsza ochrona prądu rozładowania 205A - Czas opóźnienia: 2s
• Druga ochrona prądu rozładowania 210A - Czas opóźnienia: 100ms
• Ochrona przed nadmiernym napięciem ładowania 58,4V - Czas opóźnienia: 1–2s
• Ochrona przed nadmiernym napięciem rozładowania 43,2V - Czas opóźnienia: 1–2s
• Ochrona temperaturowa - Temperatura PCB poniżej 95°C, powrót do normalnej pracy poniżej 85°C
• Główny port komunikacji - RS485, opcjonalnie CAN

Dane rozładowania prądem stałym (Ampery przy 25°):

• Czas rozładowania 2h - Napięcie odcięcia (43,2V) 140A
• Czas rozładowania 3h - Napięcie odcięcia (43,2V) 93,3A
• Czas rozładowania 4h - Napięcie odcięcia (43,2V) 70A
• Czas rozładowania 5h - Napięcie odcięcia (43,2V) 56A
• Czas rozładowania 10h - Napięcie odcięcia (43,2V) 28A
• Czas rozładowania 20h - Napięcie odcięcia (43,2V) 14A

Dane rozładowania prądem stałym (Waty przy przy 25°):

• Czas rozładowania 2h - Napięcie odcięcia (43,2V) 7168W
• Czas rozładowania 3h - Napięcie odcięcia (43,2V) 4778.6W
• Czas rozładowania 4h - Napięcie odcięcia (43,2V) 3584W
• Czas rozładowania 5h - Napięcie odcięcia (43,2V) 2867.2W
• Czas rozładowania 10h - Napięcie odcięcia (43,2V) 1433.6W
• Czas rozładowania 20h - Napięcie odcięcia (43,2V) 716.8W

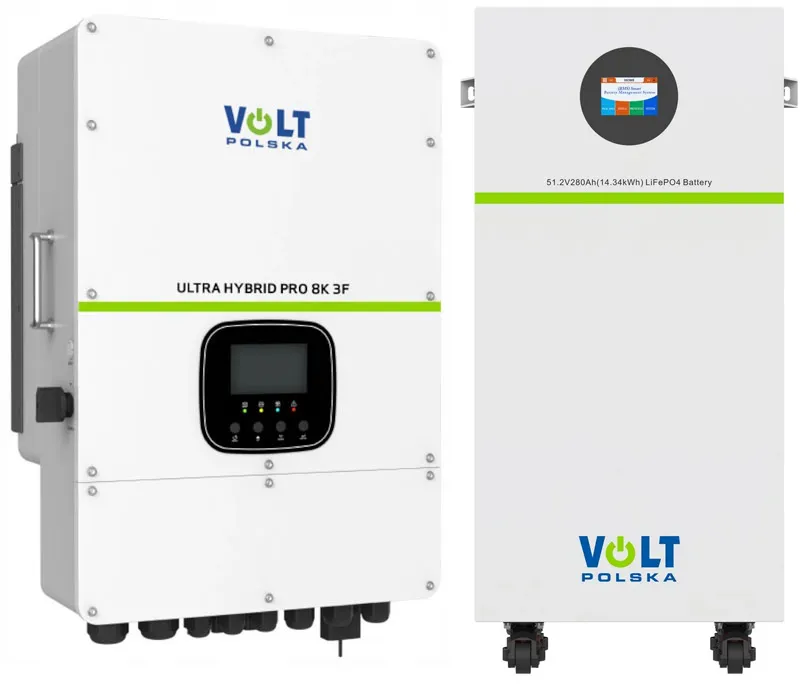

W zestawie

• Inwerter hybrydowy ULTRA HYBRID PRO 8K 3F 48/230V (8000W) + 2x MPPT (200-650V) + Wi-Fi
• Magazyny energii Volt Polska ULTRA 5 51,2V 280Ah 200A
• Instrukcja obsługi w języku polskim
